ka7500b、ka7500c應用電路圖分享
此降壓轉換器/降壓電路基于KA7500b SMPS控制器芯片，
以下電路是從參考設計中可以找到電路的詳細信息和從文檔中計算出來的。這是與KA750
此降壓轉換器/降壓電路基于KA7500b SMPS控制器芯片，
以下電路是從參考設計中可以找到電路的詳細信息和從文檔中計算出來的。這是與KA7500c一起構建的應用電路之一，該降壓轉換器可以在5V時提供5.75Ampere的負載電流，我們也可以使用TL494或KA7500c在運行/額定值上相同。建議的工作電壓范圍是7V至40V DC，我使用的電源是一個額定電壓為18V，3.7A的舊筆記本電源適配器。但是，電路在滿載時的最大輸入電流為2A。

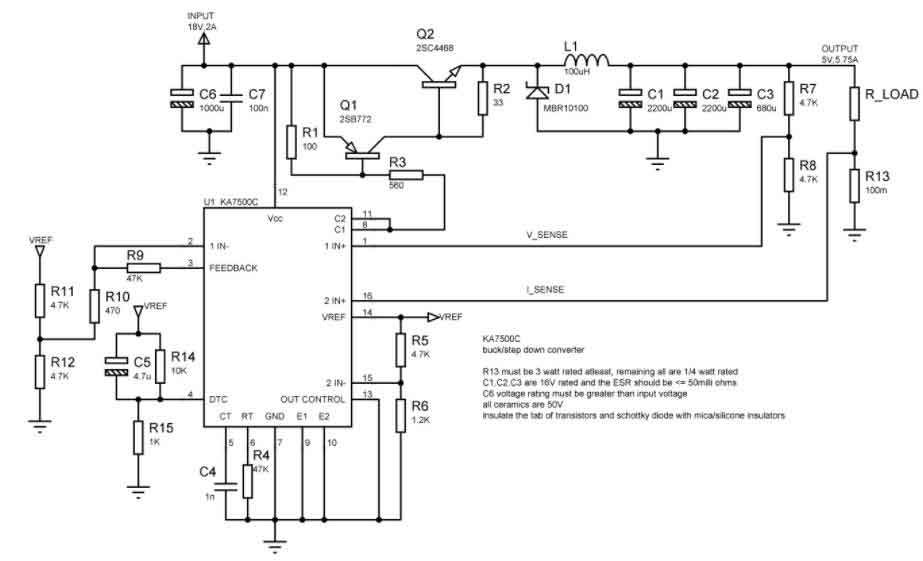

ka7500c應用電路圖1
ka7500b應用電路圖2

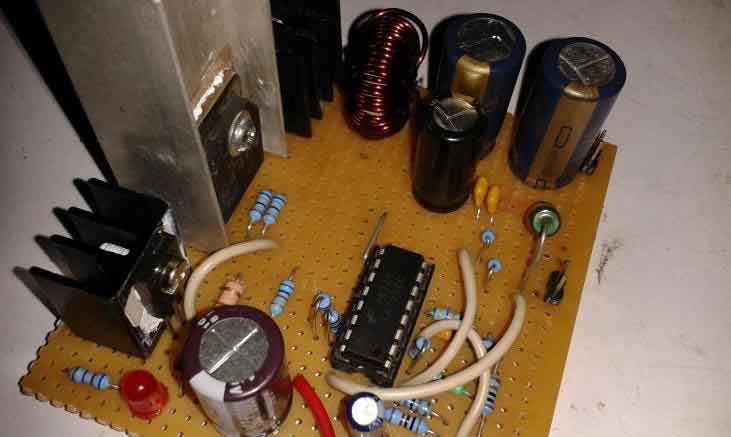

ka7500b應用電路圖成品
降壓轉換器可在5V時提供5.75A的負載電流，短路電流為7Ampere。最大輸出為5V×5.75A，最大功率輸出時的紋波電壓為94mV，輸入功率為18V×2A，計算效率（η）
η=輸出功率/輸入功率= 5×5.75 / 18×
2η= 79.86％
注：C1，C2，C3為低ESR電解電容，將100nF，50V額定陶瓷電容中的2個與C1，C2，C3并聯，以降低高頻噪聲。
L1，F(xiàn)S-1RN系列環形磁芯由鐵粉（26）制成，用于制造電感器，F(xiàn)S-1RN磁芯或類似產品，您可以從舊的臺式PSU中獲得這個。這是 環形的一個有用的鏈接，我的一個朋友威廉先生幫我選擇了環形核心，多虧了他。
Q1，Q2均為2SB772 2SC4468它們是音頻晶體管，可用于線性開關應用。ka7500b應用電路圖介紹完成，有什么問題可以在文章下面評論區留言。
