ws3442d7p各引腳功能及應用電路（LED燈電路）
ws3442d7p各引腳功能及應用電路（LED燈電路）
在LED照明燈中，應用WS3442AD7P作為控制芯片很常見，也有人會把集成電路型號看成WS3442D7P或WS3442，ws3442d7p是非隔離降壓型LED恒流控制芯片，應用電路簡單、適用性強，大大減少生產廠家成本，下面就詳細介紹ws3442d7p各引腳功能及應用電路，

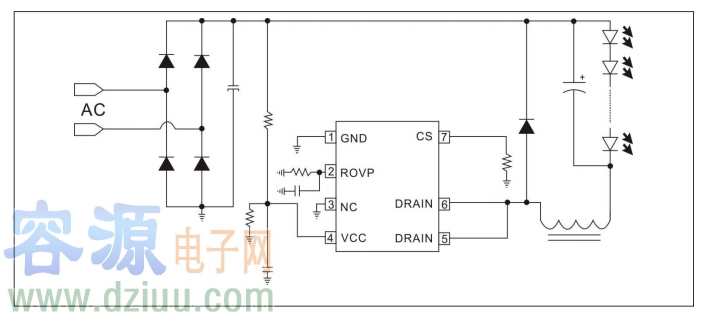

用ws3442的LED燈電路

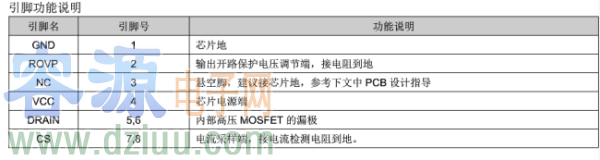

ws3442d7p各引腳功能如下：
上面介紹的資料不管是對于開發或維修的朋友都有很大幫助，有問題請文章下方留言。
容－源－電－子－網－為你提供技術支持本文地址：http://m.flswjt.cn/ic/1583127ws3442d7p.shtml
