倍壓升壓cd4069典型應用電路圖
門電路組成的倍壓升壓電路可以為某些電子設備提供所需要的高壓工作電
倍壓升壓cd4069典型應用電路圖
CD4069倍壓升壓電源電路

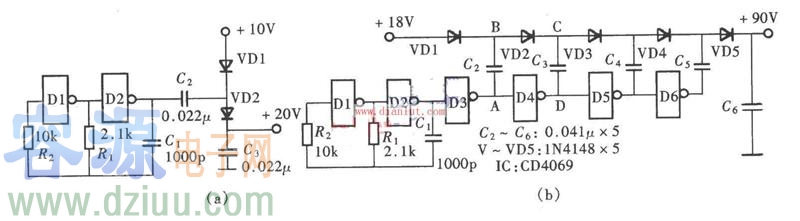

如圖所示為CD4069倍壓升壓電源電路圖。
門電路組成的倍壓升壓電路可以為某些電子設備提供所需要的高壓工作電源。該電源雖然輸出電流不夠大，但對某些只需足夠高的電壓而不需較大電流的電路來說，是一種經濟而方便的電源。
CD4069 double voltage boost power supply circuit
As shown in the figure is the CD4069 double-voltage boost power supply circuit diagram.
The voltage doubler boost circuit composed of gate circuit can provide the required high voltage working power for some electronic equipment. Although the output current of this power supply is not large enough, it is an economical and convenient power supply for some circuits that only need a high enough voltage but not a large current.容－源－電－子－網－為你提供技術支持
