智能機大音量電路應用設計對比剖析
目前市場上大音量的方案主要有兩種：一種是用5V BOOST給D類功放供電來獲得大音量，如5V BOOST給AW8145供電；第二種是采用內置升壓的K類功放。如AW8736.本文主要介紹兩者的差異。
針對采用5V BOOST給AW8145供電來獲得大音量的應用方案，基于性能優化和方案魯棒性的考慮，建議在功放的兩個輸出端分別對地反接一個肖特基二極管，以降低死區續流電流的影響， 此設計方案僅供大家參考。
應用一：5V BOOST 加AW8145應用設計
對于該大音量的方案艾為已推出單芯片方案：第六代K類音樂功放AW8736,內置升壓電路，為客戶節省外圍用料和減小布板空間。
AW8736是專為提升智能機音質而開發的一款高效率，超低失真，恒定大音量第六代K類音樂功放。采用新一代電荷泵升壓技術K-Chargepump 架構，效率高達92%，功放整體效率達到75%，大大延長智能機的使用時間；0.02%的超低失真度和獨特的防破音技術帶來高品質的音樂享受，輸出功率不會隨著鋰電池電壓的降低而下降，在手機的整個工作電壓（3.3V-4.35V）內，輸出功率保持恒定，AW8736采用纖小的2mm×2mm FC-16封裝。
應用二：AW8736
本文地址：http://m.flswjt.cn/gongfangdianlu/y/15784910733607.shtml
本文標簽:
-
數字音量控制電路原理圖
材料BOM表： J1 = RCA Audio Input Socket J2 = RCA Audio Input Socket C1 = 0.1uF-16V CeramIC Disc Capacitor C2 = 0.1uF-16V Ceramic Disc Capacitor C3 = 0.1uF-16V Ceramic Disc Capacito
關鍵詞： 所屬欄目：音頻功放電路 -
音響音量簡單遙控電路及原理
Ｙ為與發射器配對的接收模塊，Ｓ為四位無線遙控發射器。Ｙ的各輸出端經ＢＧ１～ＢＧ５放大后，將四路互鎖存數據控制輸出端信號轉換成非鎖存形式，并通過繼電器Ｊ１～Ｊ４對電機Ｍ１、Ｍ２進行正反控制。Ｍ１控制
關鍵詞：音響電路圖 所屬欄目：音頻功放電路 -
MB311O·MB311OA-雙通道音量、平街控制集成電路圖
MB311O、MB311OA是日本三菱公司生產的雙通道音量、平衡控制集成電路。 l·MB3110/A內電路方框圖及引腳功能 MB3110/A集成塊內含雙通道音量與平衡控制的放大電路，內電路提供2OdB的預放大，音量與平衡均采用
關鍵詞： 所屬欄目：音頻功放電路 -
簡易單按鈕音量控制器電路
單按鈕音量控制器電路見圖6。VMOS管VT1作為一個可變電阻并接在音響裝置的音量電位器輸出端與地之間。VT1的D極和S極之間的電阻隨VGS成反比變化，因此控制VGS就可實現對音量大小的控制。VT1的G極接有3個模擬開關S
關鍵詞： 所屬欄目：音頻功放電路 -
簡單音量調節電路

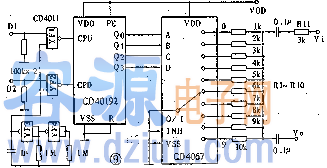

音量調節電路見圖9。音頻信號由Vi端輸入，經分壓電阻R11和隔直電容加到由R1～R10構成的加／減電阻網絡。CD40192為十進制加／減計數器，“與非”門YF3、YF4構成低頻振蕩器（低頻振蕩器是指產生頻率在0.1赫茲到10
