tda2009a單聲道電路圖

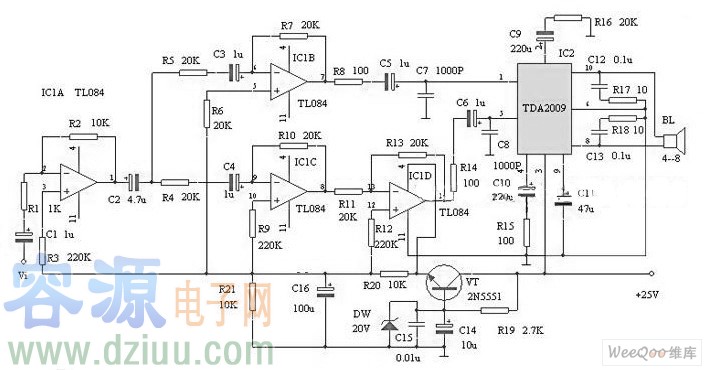

tda2009a單聲道電路圖工作原理：
音頻信號由 Vi 端輸入，經運算放大器IC1A放大后（R1、R2的取值決定放大倍數），一路經IC1B作反相放大，其增益為1；另一路經IC1C、IC1D作兩次反相放大，增益仍然為1，其實質是IC1C、IC1D共同構成增益為1的正相放大器，所以在IC1B的輸出端和IC1D的輸出端得到的是兩個信號幅度相等而相位相反的音頻信號。這兩個互為反相的音頻信號分別通過R8、C5和R14、C6加到雙通道音頻功率放大器集成電路IC2（TDA2009）的①和⑤腳端，這兩個輸入端是同相輸入和反相輸入端，因此在IC2的內部進行功率放大后，分別從IC5的⑩腳和⑧腳輸出，推動揚聲器BL。
IC1為四運放集成電路TL084，差分放大器的頻響寬、噪聲低、瞬態指標高。功率集成放大器除了采用TDA2009以外，亦可選用其它同類集成電路，不作特別要求。所用電阻全部采用低噪聲、精密型金屬膜電阻器，其目的是降低前置級噪聲，同時應使得B、C兩點的信號幅度相等，所用的前置級耦合電容器也應采用精密型鉭電容。三極管VT的功率應視電路所需電流而定，并有足夠的容量儲備以期獲得良好的瞬態特性和足夠的動態范圍。
由于本電路設計的通用性，因此，任何OTL或OCL輸出的雙功率放大集成電路，都可以與差放放大器的B、C兩端駁接，從而構成BTL放大器。讀者如果有興趣的話，還可以插入RC衰減式音調控制電路，將會收到更好的效果。tda2009a單聲道電路圖請自己下載制作作為參考，
