什么是隔離放大器及其作用介紹(圖文)
什么是隔離放大器
首先，我們來定義一下什么是隔離放大器。隔離放大器是一種使用高電磁抗擾隔離層將輸出和輸入電路隔離開的特殊功能放大器。這種干擾也稱為EMI，是由外部源造成的，如果忽略，可導致信號鏈的性能降級，或?qū)е聰?shù)據出錯。雖然可用于實現隔離的方法有多種，但是德州儀器(TI)采用了電容式隔離層。
隔離放大器的目的是，通過斷開接地環路，在高電壓應用中提供防電擊保護或者將電路中的不同部件或不同電路隔離開。

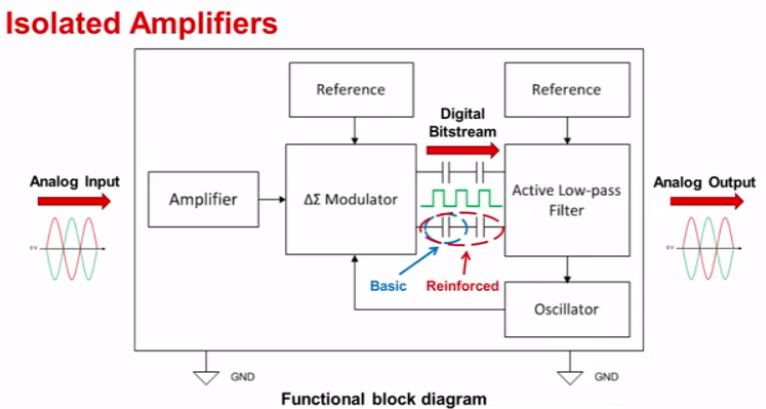

那么，隔離式和非隔離式放大器之間有什么區別呢？讓我們來較為詳細地了解一下隔離放大器的功能方框圖。
與傳統的非隔離式放大器類似，隔離放大器在輸入上有一個模擬信號，且在輸出上有一個模擬信號。隔離放大器的輸入級由驅動Δ-Σ調制器的全差動或單端輸入組成。放大器的增益是固定的且通過內部精密電阻器設定。Δ-Σ調制器在時鐘生成器中使用內部基準電壓將模擬輸入信號轉換為數字比特流，然后使其傳輸穿過隔離層。比特流在隔離層的低側經模擬濾波器處理后，會在輸出端呈現為差動模擬電壓。
德州儀器(TI)的電容型隔離技術可提供兩種不同的隔離層，基本型和增強型�；靖綦x通過單個電容隔離層實現，而增強型隔離則是通過兩個串連的電容隔離層實現。

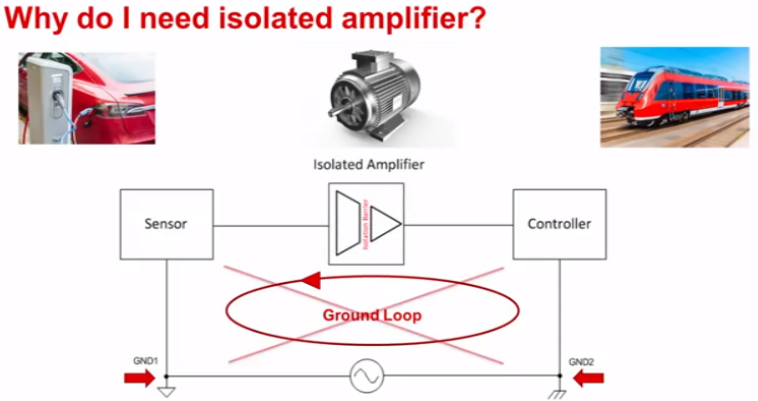

為什么需要使用隔離放大器？
使用隔離放大器的一個常見原因是，為了斷開接地環路。電氣裝置可以在兩個遠程節點，接地1和接地2之間產生較大的接地電位差。這兩個接地之間的直接連接會最終形成一個接地環路。電機一類的設備可以向地面注入較大的噪聲電流，從而產生在信號路徑中出現的接地環路電流。隔離放大器可消除來自接地環路的信號路徑噪聲，保護系統免受接地環路電位差的影響。
使用隔離放大器的第二個原因是提供高電壓防護。當工業設備在數百伏的電壓下運行時，隔離放大器可安全地承受能夠損壞設備或傷害人類的高電壓浪涌。

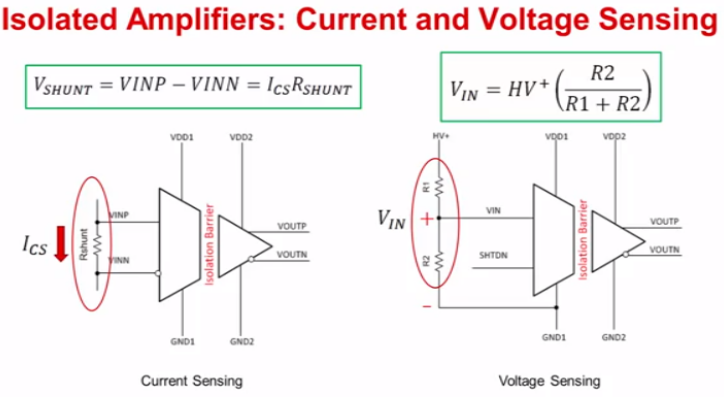

這是隔離放大器的一些常見應用示例，電流傳感和電壓傳感。TI提供了各種可實現分流式電流傳感的隔離放大器，其輸入范圍為正負50毫伏或正負250毫伏。隔離放大器的輸入電壓范圍根據所要測量的電流來確定分流電阻器的值。對于使用分壓的電壓傳感應用，TI可提供輸入范圍高達正負12伏的隔離放大器。

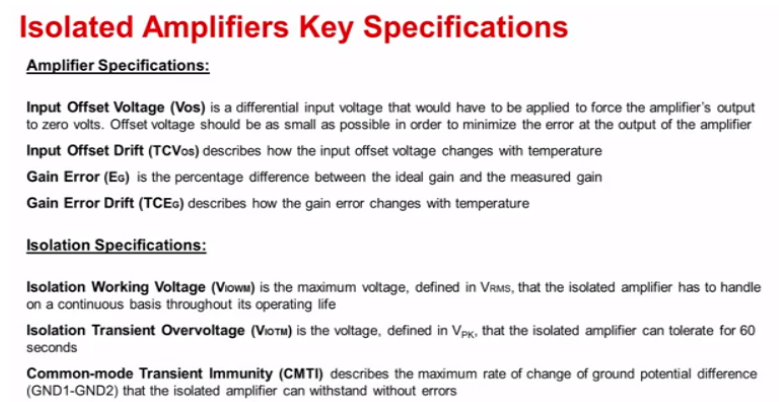

選擇隔離放大器需要考慮的指標
在選擇隔離放大器時，必須同時考慮放大器規格和隔離規格。
我們首先來介紹一下輸入失調電壓的定義。輸入失調電壓是為了使放大器的輸出為0伏而必須施加的差動輸入電壓。失調電壓應盡可能小，以便最大限度地減小放大器輸出上的誤差。請注意，輸入失調電壓會隨溫度的變化而變化，且該特性通過輸入溫漂來進行量化。
其次是增益誤差，這是理想增益與測量增益之間的百分比差值。為了描述增益隨溫度的變化，我們使用了增益誤差漂移參數。
現在，我們將討論一些常見的隔離規格。
首先，我們將考慮隔離工作電壓，這是隔離放大器在整個使用壽命期間必須連續處理的最大電壓，以Vrms為單位。
接下來是隔離瞬態過壓，這是隔離放大器在電壓峰值狀態下可承受60秒的電壓。
最后，我們必須定義共模瞬態抗擾度，或者說CMTI，它描述了隔離放大器在確保不出錯的前提下可承受的最大變化率和接地電位差。
