電動車充電器原理及維修(圖文)

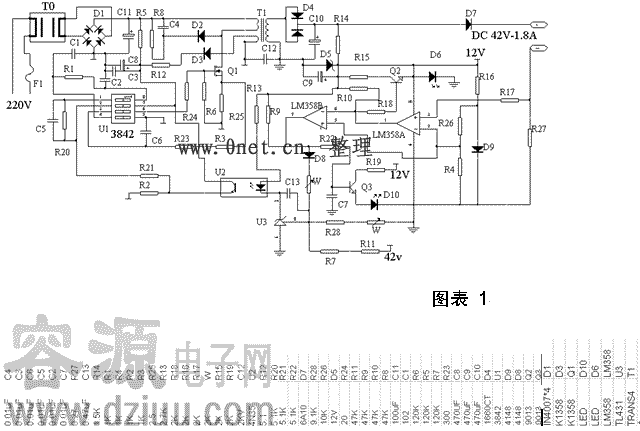

常用電動車充電器根據電路結構可大致分為兩種。第一種是以uc3842驅動場效應管的單管開關電源，配合lm358雙運放來實現三階段充電方式。其電原理圖和元件參數見（圖表1）

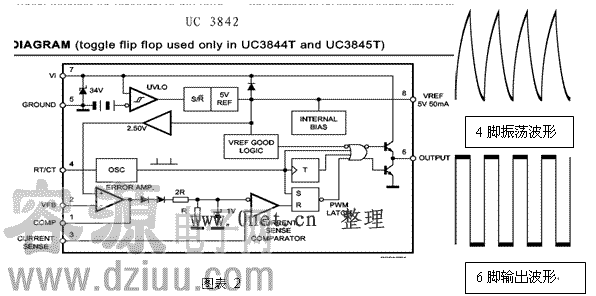

220v交流電經T0雙向濾波抑制干擾，D1整流為脈動直流，再經C11濾波形成穩定的300V左右的直流電。U1 為TL3842脈寬調制集成電路。其5腳為電源負極，7腳為電源正極，6腳為脈沖輸出直接驅動場效應管Q1(K1358) 3腳為最大電流限制，調整R25(2.5歐姆)的阻值可以調整充電器的最大電流。2腳為電壓反饋，可以調節充電器的輸出電壓。4腳外接振蕩電阻R1,和振蕩電容C1。T1為高頻脈沖變壓器，其作用有三個。第一是把高壓脈沖將壓為低壓脈沖。第二是起到隔離高壓的作用，以防觸電。第三是為uc3842提供工作電源。D4為高頻整流管（16A60V）C10為低壓濾波電容,D5為12V穩壓二極管， U3(TL431)為精密基準電壓源，配合U2(光耦合器4N35) 起到自動調節充電器電壓的作用。調整w2(微調電阻)可以細調充電器的電壓。D10是電源指示燈。D6為充電指示燈。 R27是電流取樣電阻（0.1歐姆，5w）改變W1的阻值可以調整充電器轉浮充的拐點電流（200－300 mA）。
通電開始時，C11上有300v左右電壓。此電壓一路經T1加載到Q1。第二路經R5,C8,C3, 達到U1的第7腳。強迫U1啟動。U1的6腳輸出方波脈沖，Q1工作，電流經R25到地。同時T1副線圈產生感應電壓，經D3,R12給U1提供可靠電源。T1輸出線圈的電壓經D4,C10整流濾波得到穩定的電壓。此電壓一路經D7（D7起到防止電池的電流倒灌給充電器的作用）給電池充電。第二路經R14,D5,C9, 為LM358(雙運算放大器，1腳為電源地，8腳為電源正)及其外圍電路提供12V工作電源。D9為LM358提供基準電壓，經R26,R4分壓達到LM358的第二腳和第5腳。正常充電時，R27上端有0.15－0.18V左右電壓，此電壓經R17加到LM358第三腳，從1腳送出高電壓。此電壓一路經R18,強迫Q2導通，D6（紅燈）點亮，第二路注入LM358的6腳，7腳輸出低電壓，迫使Q3關斷，D10(綠燈)熄滅，充電器進入恒流充電階段。當電池電壓上升到44.2V左右時,充電器進入恒壓充電階段，輸出電壓維持在44.2V左右，充電器進入恒壓充電階段，電流逐漸減小。當充電電流減小到200mA—300mA時，R27上端的電壓下降，LM358的3腳電壓低于2腳，1腳輸出低電壓，Q2關斷，D6熄滅。同時7腳輸出高電壓，此電壓一路使Q3導通，D10點亮。另一路經D8，W1到達反饋電路，使電壓降低。充電器進入涓流充電階段。1－2小時后充電結束。
充電器常見的故障有三大類:
1：高壓故障
2：低壓故障
3：高壓，低壓均有故障。
高壓故障的主要現象是指示燈不亮，其特征有保險絲熔斷，整流二極管D1擊穿，電容C11鼓包或炸裂。Q1擊穿,R25開路。U1的7腳對地短路。R5開路，U1無啟動電壓。更換以上元件即可修復。若U1的7腳有11V以上電壓，8腳有5V電壓，說明U1基本正常。應重點檢測Q1和T1的引腳是否有虛焊。若連續擊穿Q1，且Q1不發燙，一般是D2,C4失效，若是Q1擊穿且發燙，一般是低壓部分有漏電或短路，過大或UC3842的6腳輸出脈沖波形不正常，Q1的開關損耗和發熱量大增，導致Q1過熱燒毀。高壓故障的其他現象有指示燈閃爍，輸出電壓偏低且不穩定，一般是T1的引腳有虛焊,或者D3,R12開路,TL3842及其外圍電路無工作電源。另有一種罕見的高壓故障是輸出電壓偏高到120V以上，一般是U2失效，R13開路所致或U3擊穿使U1的2腳電壓拉低，6腳送出超寬脈沖。此時不能長時間通電，否則將嚴重燒毀低壓電路。
低壓故障大部分是充電器與電池正負極接反，導致R27燒斷，LM358擊穿。其現象是紅燈一直亮，綠燈不亮，輸出電壓低，或者輸出電壓接近0V，更換以上元件即可修復。另外W2因抖動，輸出電壓漂移，若輸出電壓偏高，電池會過充，嚴重失水，發燙，最終導致熱失控，充爆電池。若輸出電壓偏低，會導致電池欠充。
高低壓電路均有故障時，通電前應首先全面檢測所有的二極管，三極管，光耦合器4N35，場效應管，電解電容，集成電路，R25,R5,R12,R27，尤其是D4（16A60V,快恢復二極管），C10(63V,470UF)。避免盲目通電使故障范圍進一步擴大。有一部分充電器輸出端具有防反接，防短路等特殊功能。其實就是輸出端多加一個繼電器，在反接，短路的情況下繼電器不工作，充電器無電壓輸出。容－源－電－子－網－為你提供技術支持
