充電器13001開關電源電路圖
充電器13001開關電源電路圖
該電路由開關電源和輸出電路兩部分組成。當接通電源后，220V交流通過D2整流，C1濾波，通過電阻R2給三極管Q1提供基極啟動電流，使Q1開始導通，其集電極電流Ic線性增長，在L2中感應出使Q1基極為正、發射極為負的正反饋電壓，通過C2和R3，送到Q1基極，使Q1迅速飽和。與此同時，感應電動勢給電容C2充電，隨著C2充電電壓升高，Q1基極電位逐漸下降，Ic開始減小，在L2中感應出使Q1基極為負，發射極為正的電壓，使Q1迅速截止，完成一個振蕩周期，在Q1截止期間，在L3繞組感應出一個5V左右的交流電壓。此后,C2逐漸放電，Q1基極電壓逐漸升高，從而開始第二個周期，不斷循環。
L3輸出電壓經D6整流、C4濾波后通過USB座給負載供電。LED1和R5組成輸出指示電路。DZ1、IC1、Q2等組成取樣比較電路，檢查輸出電壓的高低。當負載變輕或電源電壓升高等原因導致輸出電壓升高時，Z1擊穿，IC1中發光二級管電流增大，IC1中光敏三極管電流增大。L2反饋繞組中的感應電壓經IC1中的光敏三極管到Q2基極，Q2基極電流增大，集電極電流增大，Q1基極電流減小，集電極電流減小，負載能力變小，從而導致輸出電壓降低。當輸出電壓降低后，Q2取樣后又會截止，Q1的負載能力變強，輸出電壓升高，這樣起到自動穩壓作用。D5為L2繞組輸出電壓整流二極管，C3為濾波電容。
這款電路有過流過載保護功能。當負載過載或者短路時，Q1的集電極電流增大，Q1的發射極電阻R1上產生較高的壓降，這個過載或者短路產生的高電壓經過R4讓Q2飽和導通，從而讓Q1截止，停止輸出，防止過載損壞。因此，改變R1的大小，可改變負載能力。如果將輸出電流減小，可將R1改大。如果將輸出電流改大，可將R1改小。注意：1改小將增大Q1燒壞的可能性。如果需要大電流輸出，建議更換Q1。換成13003或13007都可。

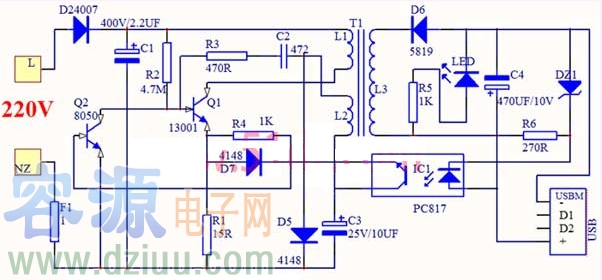

13001開關電源電路圖：
推薦閱讀：經典13003開關電源電路圖
容－源－電－子－網－為你提供技術支持
本文地址：http://m.flswjt.cn/kaiguandianyuan/13001-1108.shtml
本文標簽:
- 上一篇文章：經典13003開關電源電路圖
- 下一篇文章：明緯開關電源常見故障
-
自制最簡單12V開關電源電路圖（WS157）
自制最簡單12V開關電源電路圖（WS157）
開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制（
關鍵詞：開關穩壓電源 所屬欄目：開關電源電路圖 -
TL431開關電源電路圖（5V,1A）
TL431開關電源電路圖（5V,1A）
TL431的封裝 圖中是采用TL431構成的開關穩壓電源電路，輸出電壓為+5V，輸出電流為1A，電路的輸出紋波小，變化效率可達82%。TL431，R5與R
關鍵詞：開關穩壓電源 所屬欄目：開關電源電路圖 -
TL494芯片設計48V/3A開關電源電路圖
48V3A開關電源電路
TL494是一種固定頻率脈寬調制電路，它包含了開關電源控制所需的全部功能，廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP
關鍵詞：開關穩壓電源 所屬欄目：開關電源電路圖 -
UC3842開關電源電路圖
電源電路圖UC3842開關 當NMOS管導通時，初級線圈N1電流線性增大，磁場增強，次級線圈中VD4截止，由電容C10向負載供電；此時，脈沖變壓器原邊回路中VD2亦截止，N1這時起
關鍵詞： 所屬欄目：電源電路 -
ne555+13005逆變電路圖
ne555+13005逆變電路圖
逆變器電路圖有很多種，采用不同的控制方式可以得到不同的電路及輸出功率及頻率，本文介紹的是用13005逆變電路圖，13005主要作用是功率開關管，1
關鍵詞： 所屬欄目：電源電路 -
13005逆變電路圖
13005逆變電路圖:逆變器電路圖有很多種，采用不同的控制方式可以得到不同的電路及輸出功率及頻率，本文介紹的是用13005逆變電路圖，13005主要作用是功率開關管，13005決定輸出的功率（一般制作逆變器都希望輸出功率大更好）。電路前級主要是用NE555及13005控制，后級很簡單，就是整流加濾波得到直流電源。13005逆變電路圖如下：
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -
經典13003開關電源電路圖
在開關電源電路中，13003作為開關管使用很多，常見用于小功率開關電源電路中，如手機充電器中，開關電源是將交流轉換成直流電源，控制開關管開通和關斷的時間比率，維持穩定
關鍵詞：充電器電路圖開關穩壓電源 所屬欄目：開關電源電路圖 -
MC13007--單片電視小信號處理桌成電路圖
MCI3007是美國摩托羅拉(MOTOROLA)公司生產的、采用先進的氮化工藝和數字分頻技術的大規模單片集成電路。其內部包含了200個線性電路和200個邏輯門電路，可用來完成除伴音信號以外的所有小信號處理電路。它包括:中
關鍵詞： 所屬欄目：音頻功放電路 -
viper22a開關電源電路圖
viper22a開關電源電路圖：viper22a介紹：典型應用包括離線電源；用于電池充電器適配器備用電源；電視或顯示器用品，輔助用品
關鍵詞：直流穩壓電源開關穩壓電源 所屬欄目：集成塊資料 -
TL494開關電源電路圖
TL494開關電源電路圖
VMOS管開關電源應用電路如圖所示，設計為一種采用TL494開關集成電路元件作為控制電路的推挽式開關電源。在圖中，TL494用作電源的控制電路，除了作為
關鍵詞：穩壓集成電路穩壓電源 所屬欄目：開關電源電路圖 -
正激式變壓器開關電源電路參數的計算(圖文)
正激式變壓器開關電源電路參數計算主要對儲能濾波電感、儲能濾波電容，以及開關電源變壓器的參數進行計算。
正激式變壓器開關電源儲能濾波電感和儲能濾波電容參數的計算
圖
關鍵詞： 所屬欄目：開關電源電路圖 -

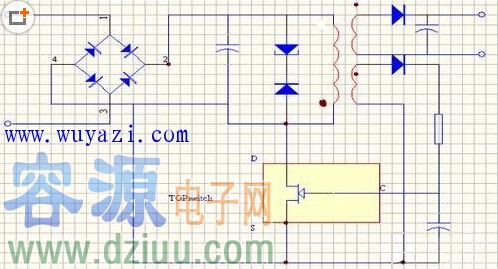

幾種常見開關電源電路圖
用UC3842做的開關電源的典型電路見圖1。過載和短路保護，一般是通過在開關管的源極串一個電阻（R4），把電流信號送到3842的第3腳來實現保護。 當電源過載時，3842保護動作，使占空比
關鍵詞： 所屬欄目：開關電源電路圖 -
基于TDA4605集成電路的開關電源電路

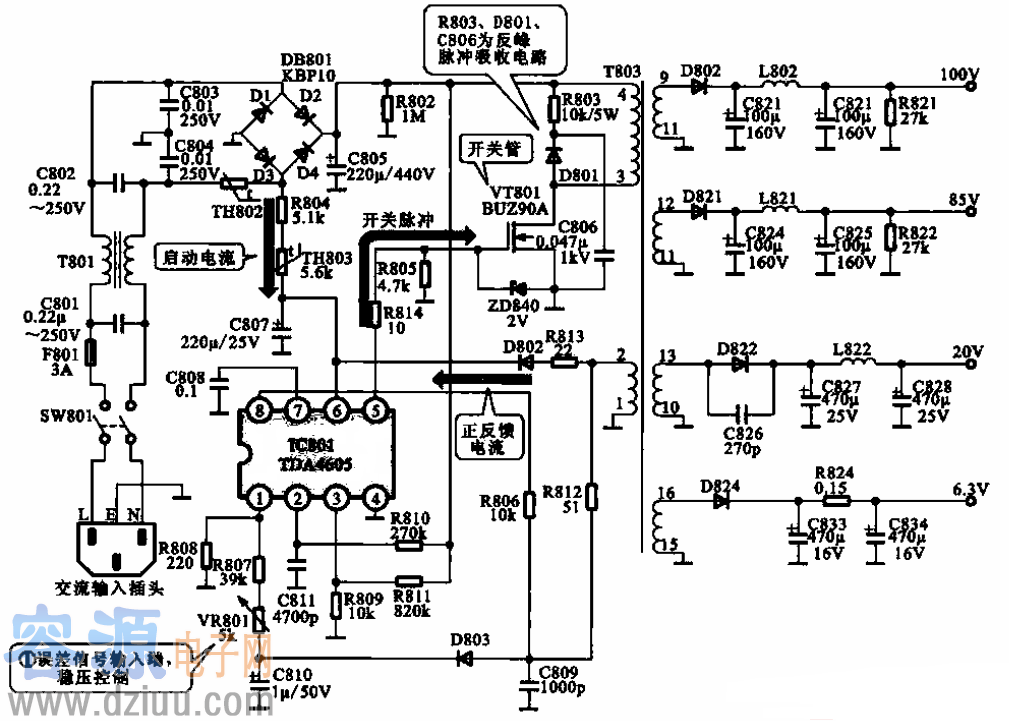

上圖所示是采用TDA4605的開關電源電路，這種電源電路的結構與彩色電視機的開關電源電路基本相同，屬于典型的開關電源電路之一。
