自制最簡單干電池充電器電路圖（原理圖）
自制最簡單干電池充電器電路圖（原理圖）
干電池應用場合很多，遙控器應用干電池是最常見的一種，還有就是兒童玩具應用干電池也很多，只要是充電電池，就可以進行二次充電使用，其實干電池充電電路原理很簡單，自制最簡單干電池充電器電路也很容易，對于電子技術要求不高，只要會一點電路基本常識就可以輕松制作出來，如下圖所示：電子元器件很少，核心器件就是一個多抽頭變壓器，可以輸出固定電壓AC12V、AC8V、AC6V等就能完成。電路原理圖如下：
待充電的電池必須鋅筒完好，電糊未干，且電池電壓不低于1V。充電電流最好是脈動的，這樣電池的復活率高。充電電流不宜過大。通常1號電池為120mA；2號電池為80mA；4號電池為50mA；5號電池為30mA。充電電流小些，則充電時間長些，充電后充電電池使用的時間也可長些。如充電電流過大，往往會引起電池發熱，使用這種方法充電，最好是電池隨充隨用，可多次進行充電。一旦電池外殼穿孔或發軟流液了，也就無法再充電了。

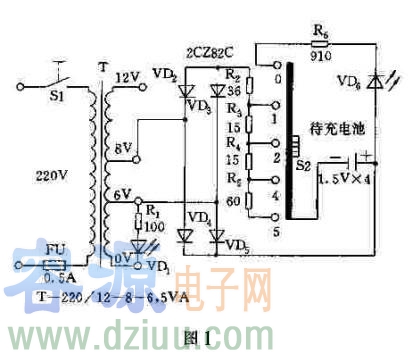

電池充電，可以采用圖1所示充電電路。圖中，T為市售變壓器，它將220V市電變換成6V、8V、12V交流電壓。其中6V接線端子接一只節能型發光二極管VD1，作開機指示用；8V接線端子經四只二極管VD2~VD5組成橋式整流器，輸出約7.5V的直流電壓，供電池充電用。R2~R5與波段開關S2配合使用，可以對不同規格的電池充電，在S2的各檔位旁標有“1”、“2”、“4”、“5”號電池。當S2撥到“0”的檔位時，可根據指示燈VD6的亮度來判斷充電前后電壓的高低。
