【電路原理】
傻瓜175是大功率模塊，只有五只引腳，內部輸出對管采用互補的大功率場效應管，外圍不用任何元件。它輸出功率大、線性好、頻響寬、失真小，特別是其有對大動態信號響應迅速的特點，因而在中初級音響制作中得到了廣泛的應用。

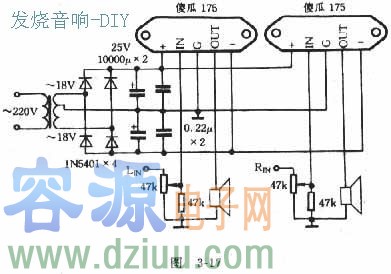

傻瓜175管腳排列和應用電路如圖3-17所示。傻瓜175本身也帶有散熱器，與內部電路絕緣，但工作時仍要加散熱器，散熱器尺寸以不小于250mmX120mmX2mm為宜。應用時推薦工作電壓為+/-22V。采用8ohm負載時，額定輸出功率為35W，最大功率為75W，這時聽感最佳，聽起來頗有討人喜歡的電子管放大器風味。傻瓜175外圍雖不用任何元件，但供電的質量必須上乘，濾波電解電容以不小于10000uF為宜，并聯在其上的0.22uF CBB電容對提高本功放的高頻反應有利。供雙道工作時，電源變壓器選用200W的，次級輸出為2X18V，如果采用環形變壓器會更好一些。制作時采用雙單聲道結構，電源部分公用，兩只傻瓜175各作左、右聲道放大。印制板設計為整體結構，要求采用環氧板。整流二極管采用3A～5A的即可。
【安裝制作】
�。�1）先測量變壓器次級輸出電壓是否為交流18V左右，然后再測量整流后的直流電壓為士22V左右；
�。�2）焊入傻瓜175，測量輸出電壓應小于0.2V，否則傻瓜質量有問題，應予調換；
（3）接入音箱，感應輸入端，揚聲器應發出較響的嗡聲；
（4）接入信號源，試聽一段時間后，再?gòu)?fù)測傻瓜175輸出端電壓，仍應小于0.2V。
【注意事項】
（1）考慮到對不同音源的適應性，此功放加有音量電位器，如果配套音源已有音量調節，
則可取消本功放的電位器；
�。�2）信號線應采用屏蔽線，盡量短，并且各引線不要扎在一起，以免造成高頻自激；
（3）當從隨身聽取出信號時，可將47kohm電位器換成1kohm的，47kohm電阻換為100ohm左右。
