大功率360W×2功放制作
一. 設計理念及實現方式
(1)能推4Ω、2Ω等雙低音的“大食”音箱以及專業類大粗音圈的各類專業箱。
(2)要省電、噪聲小，發熱量小。
(3)音質要好，能適合家居使用和專業使用。
第一點的實現
要有大的推動功率。
目前居室客廳面積有不斷擴大的趨勢，100W ×2以下功放已顯得有些“力不從心”，
本功放設計為4ΩQ時360W ×2，2Ω時720W ×2。
第二點的實現電路工作在靜態時的乙類小電流，靠大水塘級電容和電阻進行濾波降噪，使功放級噪聲極小。而電路的工作
又決定了電路元件的發熱量很小，與
乙類電路相當。配備的大型散熱系統是
應付連續大功率、低阻抗輸出時的安全、可靠。
第三點的實現是本功放板的主要目標。目前公認的是：甲類、MOS、電子管音質好，本功放要達到甲類、MOS、電子管的音質。
二.大功率輸出的實現
要實現大功率，首先是電源容量要大。本功放配置的電源是在截面積為35mm ×60mm的環形鐵心上繞制的環牛。一次側為1.0mm線繞484圈，二次側為1.5mm雙線并繞100圈。
整流為兩只40A全橋做雙橋整流，濾波為4只47000 uF電容+2只2.7kΩ電阻并接在正負電源上，使電壓穩定在±62V。如電壓過高可減小電阻到2.2kΩ，過低可加大電阻到3kΩ，功率用3W
的。
除電源外，要實現大功率輸出，特別是驅動“大食”音箱，要求功放輸出電流能力要強，本功放每聲道選用6對2SD1037管做準互補輸出，可驅動直流電阻低達0.5Ω的“大食”音箱。4Ω時360W×2、2Ω時720W×2是有保障的。
三.綠色環保概念的實現
對本功放
，實現低耗電、低噪聲污染、低熱輻射污染是通過以下措施實現的：
(1)本功放空載時只有小電流級工作，而功率管基極電壓只有0.45V，基本上是截止的，比乙類耗電少，屬節電型功放。
(2)本功放上述靜態原理決定了低熱量，熱輻射很小。噪聲更小，即使耳朵貼在音箱上也只能聽到輕微“咝”聲，比耳機噪聲還小。
四. 甲類、MOS、電子管音質的實現

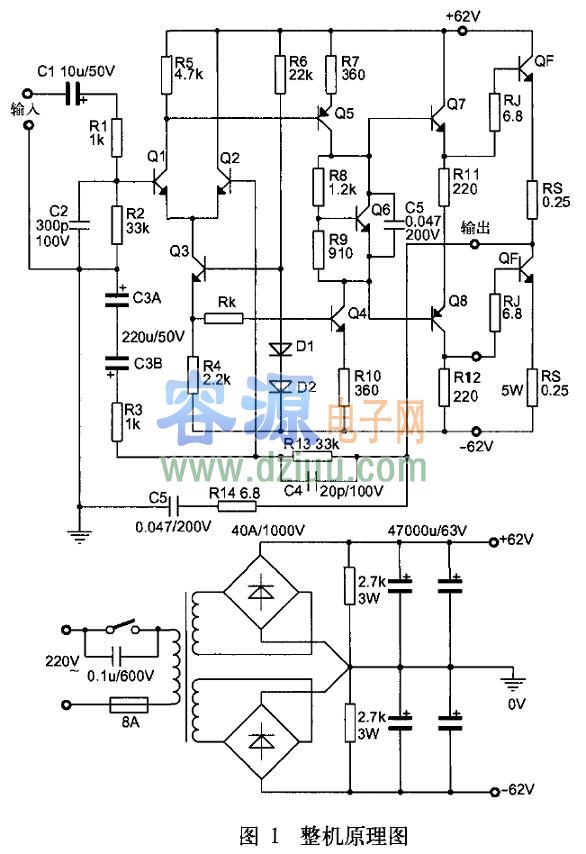

目前人們公認的甲類、MOS、電子管的音質最好，本功放電路設計動態時工作于甲類的最佳，偏流隨信號大小而同步增減，音質是有技術保障的。而在此工作下，即使更換幾只的MOS管，對音質的提高也不明顯。下面給出其原理圖，如圖1
。從圖1上可見到本原理圖相當簡潔，比乙類或甲乙類準互補電路還節省元件。而通過在電路板上改變一只電阻的接法就可方便地在本電路與準互補乙類或甲乙類
變換。
溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
本功放板簡而又簡的走線，很
手工制作。筆者用刻刀制作底板線條并在焊點上鉆Φ1.2mm孔，用內徑Φ0.8mm銅鉚釘焊好，使本電路板這一技術載體成一項“純土炮”級制作，而可雙面焊接、反復焊接不會損壞電路板，為反復
更換元件帶來極大方便。兩塊“純土炮”功放板如圖2，4條功率管分流板如圖3容－源－電－子－網－為你提供技術支持
