在做微型竊_聽器之后,您會發現它的用途太多了,幾乎每個電子愛好者都有 無線電的雄心壯志,不論遙控一架飛機
無線電的雄心壯志,不論遙控一架飛機 與外界通訊,都表達他們發射的期望訊號。
與外界通訊,都表達他們發射的期望訊號。
  這里向各位介紹的一部袖珍發射機,十分適合初學者,電路簡單易制,造價低廉,輸出功率不超過5-8mW,發射范圍在房屋區可至300米左右,用一部普通的FM收音機接收,顯示其靈敏度和清晰度俱佳,電路設計中最富挑戰性的部份 只需用3V電源和半波天線便有如此的發射能力。
只需用3V電源和半波天線便有如此的發射能力。 ,
, 電路
電路 的零件十分之少,故可將之安放在一個火柴盒(比國內-般火柴盒大
的零件十分之少,故可將之安放在一個火柴盒(比國內-般火柴盒大 )里,
)里, 竊-聽器,可謂神不知、鬼不覺,不過,并非限于這
竊-聽器,可謂神不知、鬼不覺,不過,并非限于這 用途上,可將之安置在嬰孩房、閘門或走廊通道,監視
用途上,可將之安置在嬰孩房、閘門或走廊通道,監視
 ,此外亦可當
,此外亦可當 夜間保安裝置。
夜間保安裝置。
  電路之電流損耗少于5mA,用兩枚干電池可連續工作80至100小時 。
。
  電路在正常工作下非常穩定,頻率漂移極小,測試:工作8小時之后,仍不需再校接收機。唯一影響輸出頻率是電池的狀況,當電池老化時,頻率有輕微改變。
  借 制作,學習有關FM發送,可了解其優越的地方,特別它產生無噪聲的極高質訊號,即使
制作,學習有關FM發送,可了解其優越的地方,特別它產生無噪聲的極高質訊號,即使 低功率發送,也很
低功率發送,也很 取得
取得 的范圍。
的范圍。
電路工作原理

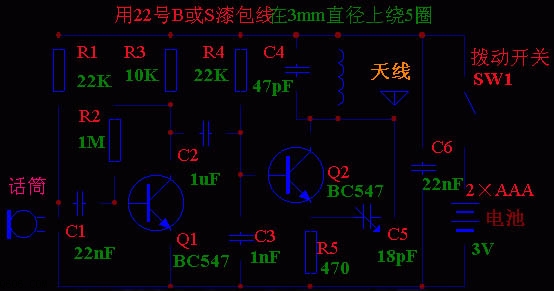

  從圖(1)電路可見分兩級,一級音頻放大器和一級RF振蕩器。
  駐極體話筒內 藏有一枚FET,如您喜歡的話,可視之為一級,FET將話筒前振膜之電容變化放大,這
藏有一枚FET,如您喜歡的話,可視之為一級,FET將話筒前振膜之電容變化放大,這 駐極休話筒很靈敏的原因。
駐極休話筒很靈敏的原因。
  音頻放大級乃由其射極晶休管Q1擔任,增益約20至50,將放大的訊號送往振蕩級之基極。

振蕩級Q2工作于約88MHz之頻率,這頻率由振蕩線圈(共5圈)和47pF電容器 的,該頻率也決定于晶體管、18pF回輸電容器及還有少數偏壓元件,例如470Ω射極電阻和22K基極電阻。
的,該頻率也決定于晶體管、18pF回輸電容器及還有少數偏壓元件,例如470Ω射極電阻和22K基極電阻。
  電源接通時,1nF基極電容器通過22K電阻 充電,而18pF則經振蕩線圈的470Ω電阻充電,但更加之快,47pF電容也充電(其兩端雖僅得小的電壓),線圈產生磁場。
充電,而18pF則經振蕩線圈的470Ω電阻充電,但更加之快,47pF電容也充電(其兩端雖僅得小的電壓),線圈產生磁場。
  基極電壓漸漸上升時,晶體管導通,并有效地將內阻并接在18pF兩側。當1nF電容充電至該極的工作電壓時,就會發生好幾個雜亂的周波,故此,我們假定討論在靠近工作電壓之時。
  基極電壓繼續上升,18nF電容試圖阻止射極用壓的移動,到電容器內的能量耗盡及再不阻止射級移動之時,基一射極電壓降低,晶體管截止,流人線圈的電流也停止,磁場衰潰。
  磁場衰潰,產生一個相反方向的電壓,集極電壓反過來從原本的2.9V上升至超過。3V,并以相反方向47pF電容充電,這電壓也影響到對18pF電容充電,及470Ω射極電阻上的電壓降使到晶休管進入更深的截止。
  18pF電容充電時,射電壓下跌,并跌到某一晶休管開始導通,電流流入線圈,與衰潰磁場對抗。
  線圈上之電壓反轉,形成集極電壓下降, 變化通過18pF電容傳送到射極上,結果晶休管進入更深的導通,把18pF電容短路,周期再開始重復。
變化通過18pF電容傳送到射極上,結果晶休管進入更深的導通,把18pF電容短路,周期再開始重復。
  故此,Q2在此形成一個振蕩,產生88MHz的交流訊號。放大后之音頻訊號經0.1uF電容潰入到!Q2之基極,改變振蕩頻率,產生所需的FM訊號。上面介紹了微型竊_聽器的制作詳細過程,在 應用中,還是要進行
應用中,還是要進行 元器件參數。
元器件參數。
