查資料得知LM4824IP1采用16腳DIP封裝,其中包含振蕩器、誤差放大電路、線性補償電路、PFC脈沖驅動輸出電路、PWM驅動脈沖輸出電路等,還有很完善的過流、過壓保護功能。此集成電路在創維等離子電視機中有應用。 <<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
<<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》

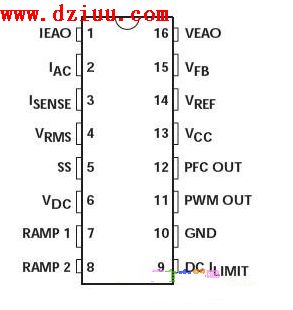

LM4824IP1引腳功能: <<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
<<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》

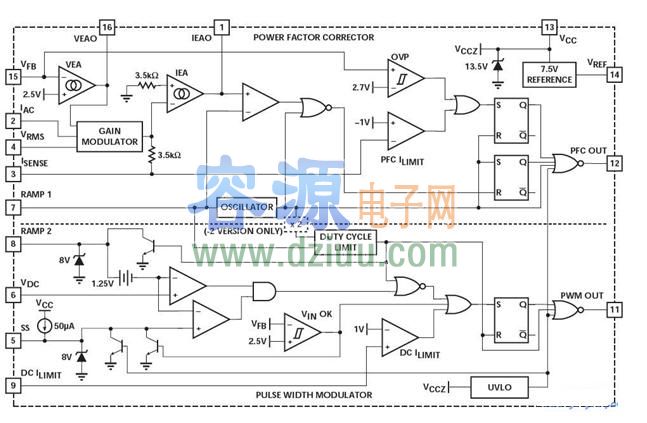

內部框圖如下: <<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
<<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
<<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
<<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
LM4824IP1各引腳電壓值: <<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
下面的數據是在創維等離子電視中測量出來的,供參考: <<小提示 :
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》
| 腳號 | 電壓值 |
| 1 | 4.9 |
| 2 | 1.2 |
| 3 | 0 |
| 4 | 3.6 |
| 5 | 8.1 |
| 6 | 1.8 |
| 7 | 2.6 |
| 8 | 1.9 |
| 9 | 0 |
| 10 | 0 |
| 11 | 0.8 |
| 12 | 0.4 |
| 13 | 13.2 |
| 14 | 7.5 |
| 15 | 2.5 |
| 16 | 1.5 |
你喜歡此文章,請點擊瀏覽器右邊的分享按鈕,將此文章分享給朋友。》本文地址:http://m.flswjt.cn/ic/LM4824IP1_29.shtml
