電壓跟隨器作用優點
電壓跟隨器作用優點
電壓跟隨器在現實生活中的應用范圍遠超想象，但對于電壓跟隨器，一般群眾并不了解。前文中，曾對電壓跟隨器的電路、電壓跟隨器的特點加以介紹。本文中，將著重講解電壓跟隨器的主要用途。如果你對本文的內容存在一定興趣，不妨繼續閱讀一下正文哦。
一、電壓跟隨器簡介
電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器�；鶚O電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相，也就是電壓跟隨器的電壓放大倍數恒小于且接近1。當RF=0，R1=∞，即uo=ui，Auf=1這時輸出電壓跟隨輸入電壓作形同的變化，稱為電壓跟隨器。
二、電壓跟隨器特點
電壓跟隨器具有高輸入電阻、低輸出電阻的特點。極端一點理解的話，當輸入阻抗很高時，就相當于對前級電路開路，當輸出阻抗很低時，對后級電路就相當于一個恒壓源，即輸出電壓不受后級電路阻抗影響。一個對前級電路相當于開路，輸出電壓又不受后級阻抗影響的電路當然具備隔離作用，即使前、后級電路之間互不影響。而隔離作用就是將負載對輸入端的影響隔離掉。

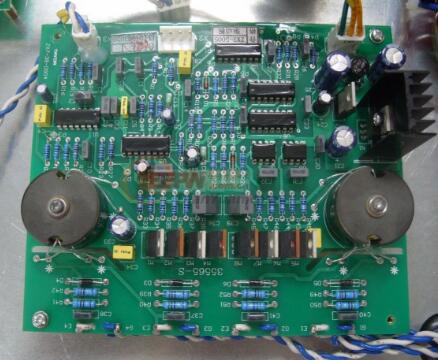

電壓跟隨器作用優點介紹
三、電壓跟隨器主要用途在哪里
1、緩沖
在一定程度上可以避免由于輸出阻抗較高，而下一級輸入阻抗較小時產生的信號損耗，起到承上啟下的作用。
2、隔離
由于電壓跟隨器具有輸入阻抗高，輸出阻抗低的特點，使得它對上一級電路呈現高阻狀態，而對下一級電路呈現低阻狀態，常用于中間級，以隔離前后級電路，消除它們之間的相互影響。在HIFI電路中就包含電壓跟隨器，將其置于前級和功放之間，用于消除揚聲器的反電動勢對前級的干擾，使得音質更加清晰。
3、阻抗匹配、提高帶載能力
共集電路的輸入高阻抗，輸出低阻抗的特性，使得它在電路中可以起到阻抗匹配(阻抗從字面上看就與電阻不一樣，其中只有一個阻字是相同的，而另一個抗字呢?簡單地說，阻抗就是電阻加電抗，所以才叫阻抗;周延一點地說，阻抗就是電阻、電容抗及電感抗在向量上的和。在直流電的世界中，物體對電流阻礙的作用叫做電阻，世界上所有的物質都有電阻，只是電阻值的大小差異而已。電阻小的物質稱作良導體，電阻很大的物質稱作非導體，而最近在高科技領域中稱的超導體，則是一種電阻值幾近于零的東西。但是在交流電的領域中則除了電阻會阻礙電流以外，電容及電感也會阻礙電流的流動，這種作用就稱之為電抗，意即抵抗電流的作用。
電容及電感的電抗分別稱作電容抗及電感抗，簡稱容抗及感抗。它們的計量單位與電阻一樣是歐姆，而其值的大小則和交流電的頻率有關系，頻率愈高則容抗愈小感抗愈大，頻率愈低則容抗愈大而感抗愈小。此外電容抗和電感抗還有相位角度的問題，具有向量上的關系式，因此才會說：阻抗是電阻與電抗在向量上的和)的作用，能夠使得后一級的放大電路更好的工作。舉一個應用的典型例子：電吉他的信號輸出屬于高阻，接入錄音設備或者音箱時，在音色處理電路之前加入這個電壓跟隨器，會使得阻抗匹配，音色更加完美。
四、電壓跟隨器的應用
1、關于AD前面的電壓跟隨器
R25的作用是消反射的，運放的5、6角理論上是電壓相同的，且輸入阻抗是無窮大!那么輸入信號的電流主要是通過R28流入地，也就是輸入點的電壓在WK-in點形成，理論上不會有電流流入R25，如果沒有R25那么信號就會100%反射到WK-in上，如果信號源的內阻非常的大，也就是帶載的能力很差，反射的信號就會在R28的輸入點附近形成很強的發射震蕩也就是“回音”這樣的噪聲經過放大就會使輸出信號質量很差，R25和C12的接入可以把在5pin的反射信號有效地吸收，高頻的反射信號通過C12泄放到地(AGND)R25把反射的信號阻隔在5pin的輸入端。
那么R25為什么是20K呢?這個可能是經驗值，R25大了就會影響到5pin的信號強度畢竟運放不是理想的在說也同樣會反射大量的信號，小了就像導線一樣不能阻擋反射信號。通常會取到R28的2-3倍這個樣子。R28、R25、R27的選取和運放的工作阻抗有關。D2、D3靜電鉗位，100ohm電阻不是阻抗匹配!通常的電路都有內阻，一般的數字電路的普遍內阻在100ohm左右，也就是VCC 5V的情況下，最大輸出電流時50mA的樣子，所以電路中常用100ohm的電阻來消反射。這樣的電路中的輸出功率最大也就是阻抗匹配!電流也最大。容－源－電－子－網－為你提供技術支持
