RS-485接口芯片能擔當起一種電平轉化的角色，把TTL信號、COMS信號等轉化為能在485總線上傳輸?shù)牟罘中盘枺�把接收到�?85差分信號轉化為MCU能夠識別的TTL或COMS電平，在工業控制、儀器、儀表、多媒體網絡、機電一體化產品等諸多領域得到了廣泛應用。但在RS485通信中，常常會存在通信距離不遠、通信質量差等問題。為提高RS485的通信質量，除了采用終端匹配的總線型結構外，在系統設計中通常要考慮以下幾個問題。

　　1.故障保護

　　根據RS-485的標準規定，接收器的接收靈敏度為±200mV，這意味著當接收端的差分電壓大于等于+200mV時，接收器輸出為高電平，小于等于-200mV時輸出為低電平，介于±200mV之間時，接收器輸出為不確定狀態。在總線空閑（即傳輸線上所有節點都為接收狀態）以及傳輸線開路或短路故障時，若不采取特殊措施，接收器可能輸出高電平或者低電平。一旦某個節點的接收器產生低電平，就會使串行接收器（UART）找不到起始位，從而引起通信異常。
　　為解決該問題，很多RS485接口芯片引入了故障保護。例如，上海英聯電子的UM3085/UM3088輸入靈敏度為-50mV/-200mV，即差分接收器輸入電壓UA－B≥-50mV時，接收器輸出邏輯高電平，如果UA－B≤-200mV，則輸出邏輯低電平。當接收器輸入端總線短路或總線上所有發送器被禁止時，接收器差分輸入端為0V，從而確保總線空閑、短路時接收器輸出高電平。

　　2.防雷電沖擊

　　RS-485接口芯片在使用、焊接或設備的運輸途中都有可能受到靜電沖擊而損壞。在傳輸線架設于戶外的使用場合，接口芯片乃至整個系統還有可能遭受雷電襲擊。選用抗靜電或抗雷擊的芯片可有效避免此類損失。UM3085/UM3088芯片內部集成了ESD保護電路，人體模型ESD保護和機器模型ESD保護分別達到15kV和2kV。此外，英聯電子還有一套完善的ESD保護方案（圖1），使系統能在更為苛刻的瞬態高壓沖擊環境中可靠運行。
　

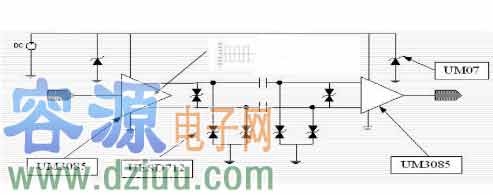

　　圖1:RS485芯片防雷和防浪涌電壓設計。
　　RS485芯片的供電電源通常來自于變壓器，當出現較為惡劣電壓變化時，電源上可能會出現一些瞬態浪涌高壓，圖中UM07可以很好地將這些瞬態電壓鉗位，保護接口芯片。與此同時，對于總線的兩個通信端口，采用UESD712進行保護，可以起到很好的防雷效果。

　　3.光耦隔離

　　在某些工業控制領域，由于現場情況十分復雜，各個節點之間存在很高的共模電壓。雖然RS-485接口采用差分傳輸方式，具有一定的抗共模干擾能力，但當共模電壓超過RS-485接收器的極限接收電壓，即大于+12V或小于-7V時，接收器就無法正常工作，嚴重時甚至會燒毀芯片和儀器設備。
　　解決方法是通過DC/DC轉換器將系統電源和RS-485收發器的電源進行光耦隔離（圖2），徹底消除共模電壓的影響，并濾除接地回路和傳導噪聲引起的干擾。
　　如何提高RS485接口芯片的通信質量
　　圖2：RS485芯片應用的光耦隔離方案。


　　4.寬的信號擺幅

　　在RS485通信中，為防止信號反射，通常在終端都接有90~120歐姆的電阻。一般的RS485接口芯片在帶這樣的電阻負載時，其輸出電壓的擺幅只有1.5~1.8V，因此在進行長距離通信時，由于信號的衰減，接收器可能無法正確地接收到信號，導致誤碼。UM3085/UM3088驅動器將輸出信號擺幅提高到大于2.2V，從而在長距離通信中具有更高可靠性。此外，UM3085/UM3088具有斜率限制的特點，能減少EMI，并能在使用阻抗不匹配的傳輸線時降低反射，提高通信質量。
　　綜上所述，在選擇RS485接口芯片時，除了要考慮靜態電流、電源電壓寬度范圍等參數外，還要考慮其故障保護功能、抗靜電性能、驅動能力，以及外部環境、通信電纜等方方面面的因素，這樣才能構建一個高質量的RS485通信網絡。容－源－電－子－網－為你提供技術支持
