影響單片機功耗的因素有哪些

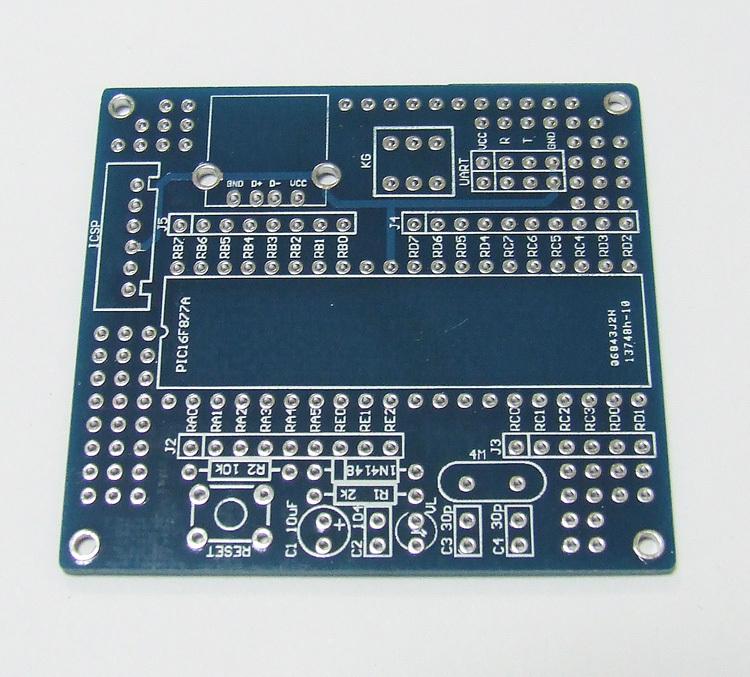

最近一周一直在做pic單片機功耗問題。由于項目使用電池供電，所以功耗問題顯得非常重要。根據數據手冊以及網絡上的資料，影響單片機功耗主要由以下幾個因素：
1：所有I/O引腳保持為高阻輸入高點平或低電平
2：關閉比較器和CVref（可編程偏上參考電壓）、WTD、T1OSC、BOR（欠壓復位）等
3：PORTB片內弱上拉
4：所有不用的模塊全部關閉，在用到時再打開
5：MCLR引腳必須處于邏輯高電平
PIC單片機在執行SLEEP指令后進入睡眠省電模式。進入SLEEP模式后，主振蕩停止，如果看門狗在燒寫時打開了，看門狗定時器將被清并保持運行。I/O口，周邊模塊和內部RAM將保持原來狀態，所以如果要求睡眠后有很低功耗，應該在進入SLEEP前把IO口置為高阻抗的輸入狀態，不用的模塊也要關閉。另有些周邊模塊與主時鐘有關，如在異步模式下的USART，將不工作。
喚醒SLEEP的條件有很多，如IO口電平變化，AD轉換結束，外部復位、看門狗溢出等，具體請參考數據手冊。
當執行SLEEP指令時，PC+1的指令被預取指，當器件被一個中斷條件喚醒時（這個中斷的應是已使能的），如果GIE（全局中斷使能位）為0，器件將繼續執行SLEEP指令下面的指令。如果GIE為1，器件將執行已預取的PC+1指令后跳到0004H的中斷入口。所以建議SLEEP后面緊跟著的一條指令最好是個NOP。
外部手動復位MCLR將喚醒器件并RESET，表示狀態的標志位含義詳見數據手冊。
看門狗定時器在SLEEP下溢出將喚醒器件，然后執行SLEEP下面的指令，也有標志位指示狀態。
進入SLEEP后，主振蕩停振，和主振蕩相關的模塊都會停止工作，A/D 。液晶驅動。看門狗等模塊還是要在SLEEP指令執行之前關閉的。這樣功耗才會最低。
關于I.O口。在16C926的DATA SHEET里，還是說到了一些。所有的I/O口，都有確定的接VDD或者VSS，而不能懸空。進入SLEEP前，所有的I/O應該置為輸入口，接上拉或下拉。
對于PORTB口有內部上拉功能的應該選擇不上拉。
這個項目就是因為沒有關閉BOR在休眠時電流達到50UA而搞了近一周的時間才發現問題。
下面是一位網友的測試數據：
測試條件：PIC16F676使用內部4MHzRC振蕩，電源電壓5V，測試在睡眠下的消耗電流
單片機在外部IO口設置成輸入并有固定電平的情況下，程序進入一個NOP指令和跳轉指令的死循環后耗電約1.26mA
1.SLEEP之后：WDT開并256分頻，每2.3秒左右喚醒一次，所有IO口為數字輸入口，直接接高電平或低電平。5V，0.159mA，主要配置：_INTRC_OSC_NOCLKOUT & _WDT_ON & _PWRTE_ON & _MCLRE_OFF & _BODEN
2.上面的程序沒動，只是配置& _BODEN_OFF，電流降為8.5μA，其它配置變化對電流消耗影響不大，WDT開與不開只差0.1μA，可見BROWN OUT DOWN功能是個耗電大戶。
3.上面的配置、程序沒動，所有IO輸入口懸空，結果電流變為0.8-1mA，以上均沒開電平變化中斷，而且手接近單片機電流變的更大。可見雖然IO口看似沒有吸收電流，但干擾電平引起單片機內部比較器頻繁翻轉的電流可以說很驚人。
4.以上配置，僅將WDT分頻比改為1:1，各IO口仍然接固定電平，此時單片機WDT約每1.8mS喚醒一次，電流為8.8μA，可見RC的喚醒很省電。
5.以上配置，WDT1:256分頻，將所有IO口設置成輸出，并輸出低電平，IO口不接任何負載，結果電流為9.5μA，與輸入相比多了1μA�？梢奍O口的驅動也是要能量的。
6.以上配置，WDT1:256，各AD輸入口設置成AD輸入，其它設置成IO輸入，均接固定電平，ADON置1，GO為零，此時AD模塊開啟，轉換未開始，轉換時鐘采用系統時鐘的1/8，電流8.8μA基本無變化，轉換時鐘采用AD獨立RC振蕩，電流仍為8.8μA，獨立RC振蕩，GO置1，轉換完成后繼續AD轉換，電流為9.2μA，期間沒有空余采樣電容的充電時間，可見AD轉換并不怎么耗電。
7.關閉AD，開啟RA口的弱上拉，有弱上拉的IO懸空，WDT 1:1，電流8.8μA，將弱上拉的IO口其中一腳接地，電流猛增至212.4μA，換算下來一個弱上拉相當于一個24KΩ左右的電阻。
綜上所述，耗電大戶有兩個：第一大戶是懸空的輸入腳，第二大戶為弱上拉時IO口接地。第三大戶為BROWN OUT DOWN RESET（電壓過低復位）。若要省電的話不妨以此參考。此次試驗是單片機沒有任何外圍電路的情況下測得，當然外圍電路比較復雜，設計省電模式其它電路的耗電也要考慮。若要非常省電，那么每個功能是否開啟都是錙珠必較的。
