51單片機出現故障及解決辦法
故障現象：做了一個單片機溫度監測系統，仿真機上一切正常，燒寫芯片無法工作。相關電路框圖： 用51做處理器，外圍電路如
實例分析51單片機出現故障及解決辦法。詳細如下：
故障現象：
做了一個單片機溫度監測系統，仿真機上一切正常，燒寫芯片無法工作。
相關電路框圖：
用51做處理器，外圍電路如圖，一片雙積分轉換芯片ICL7135做AD，它的時鐘需要125K，用51的ALE經過一片CD4024分頻得到。1403提供基準源。另外，一片7660提供7135工作所需要的負壓。
為了省電，把所有模擬電路部分電源用一個晶體管管理起來，由P1.0來控制。(上圖為示意圖，省去了電阻沒畫)P1.0為地的時候，模擬系統才上電
現在怪現象如下：
仿真機正常運行，燒寫芯片后無反應。
仿真正常，說明外圍芯片完全正常，電路也沒有錯誤。
經過檢查，晶體正常，復位可靠，EA高，程序堆棧都沒有溢出，并排除其它一切低級錯誤的可能。
再編寫一程序，
main()
{
while(1) {P1.1=0;}
}
P1.1和VCC間接有一發光管，開機無反應。
后來，發現更奇怪的現象：
拔除CD4024，MC1403，ICL7135,ICL7660中的任何一個，系統就可以正常運行!
百思不得其解，茶飯不思，郁悶了N久
更換全部芯片，如故。
更換ATMEL/PHILIPS/WINBOND的N款單片機，如故。
檢查，排除電路故障的可能，
后來又發現，只要上電之前把P1.0對地短路，(也就是模擬部分強加電源)，上電，系統正常運行。
但是，如果開機前P1.0不對地短路，上電一定不能運行，此后即使再把P1.0對地接，也不行。
順這個思路，應該是和模擬部分有關……
又是郁悶N久，之后，無意間翻看CD4024內部圖，茅塞頓開……
CD4024等TTL/CMOS邏輯芯片，為了防止靜電或錯誤的IO電平，內部都有保護電路

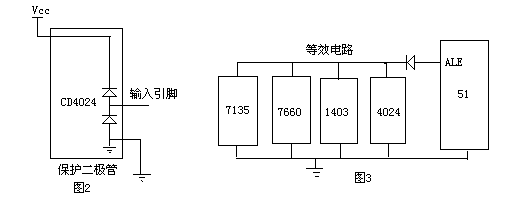

如圖2，每個IO口都有如圖的2個二極管，集成在芯片內部。保證IO口電壓在-0.6~5.6V之間
復位的過程中，全部IO為高，P1.0和ALE當然也是高。這樣模擬部分不上電。
那么，ALE的輸出角就等效于通過一個二極管向這四塊模擬芯片供電!!!(如圖)
ALE的輸出能力不強，自然，ALE就被拉低了。
在查看51的手冊，ALE和/PROG腳是復用的!!
在復位過程中，ALE如果為低，芯片進入編程狀態!!!
也就是說，我的系統在上電復位的過程中就進入了PROG編程模式，難怪一條語句都不能執行
那么，也很好解釋為什么四個芯片中拔掉一個就能正常工作了，因為負載輕了，ALE可能還沒有被拉到2.5V以下，所以正常復位進入程序。
解決的辦法：ALE接2K的上拉，再通過47K電阻接到Cd4024上，上電，一切正常!
結論：單片機編程模式/ISP模式是通過用戶很不容易出現的一個時序來啟動的，在一些特殊應用時要小心避開這些非用戶代碼模式。
