改進電冰箱壓縮機節電方法   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

目前廠家生產的電冰箱壓縮機，大多數是采用PTC啟動電路。因該產品的使用已經六、七年時間，元件器件性能不穩定極易損壞，一旦電壓幅度發生波動。就會使電冰霜壓縮機出現啟動困難，負荷過重、力矩小、電流猛增、耗電量大等多種故障。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   根據電容的儲能原理，采用電容啟動或在運轉中投入運行電容，能加大壓縮機的啟動力矩，經實測得知：在供電電壓低于180V，壓縮機也能能正常。采用電容運轉，更能節省電耗。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

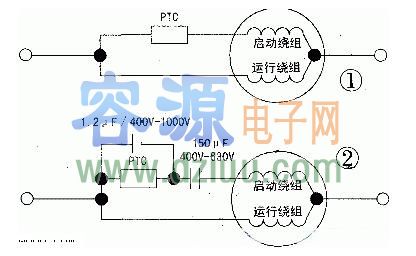

   筆者改進了一臺香雪海牌電冰箱。它的“工作額定電壓是220V，工作電流1．25A，壓縮機的功率是93W型的”。現將電源原理圖1及改進電路圖2簡述如下。供讀者參考。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   技改后的電路是在PTC兩端并聯一只耐壓為400—1000V、容量為1～1．5μF的油浸電容器。運轉時．可給壓縮機增大旋轉力矩，減少壓縮機的負荷。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   在啟動繞組至PTC啟動電路中串一只耐壓400V、容量為150μ F的無極性電容，使壓縮機正常運轉，降低功耗，節約電能的目的。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

   經上述改進并使用一段時間后驗證，效果。測試結果表明：壓縮機的工作電流由原來的1．25A降至O．78-0．815A左右。不僅降低了功耗。節約了能源，并且降低了熱量，增大了壓縮機的功率，延長了壓縮機的使用壽命。有興趣的讀者不妨對用了多年的的電冰箱壓縮機技改一下，相信會收益匪淺。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
