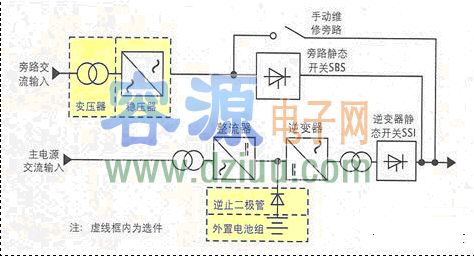

逆變器可以應用在UPS電源,電池充電到電池放電,直流電通過逆變器轉為交流電,向負載供電。
ACDC用整流電路實現, 常用的整流電路有全橋、半橋、半波整流三種,電路的核心元件是二極管。
常用的整流電路有全橋、半橋、半波整流三種,電路的核心元件是二極管。
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
DCAC是把直流電變成交流電,在逆變電源上典型采用推挽電路實現,通過開關管將輸入的直流斬成兩路方向交替變化的直流,然后通過推挽變壓器輸出,推挽變壓器的次級線圈就可以得到交流電。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
我們知道直流電是無法進行電壓直接升降的 而交流電就可以可以通過線圈 線圈的匝數比 電壓比
電壓比
逆變器的工作原理:    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
1.直流電可以通過震蕩電路變?yōu)榻涣麟?br />2.得到的交流電再通過線圈升壓( 得到的是方形波的交流電)
得到的是方形波的交流電)
3.對得到的交流電進行整流得到正弦波
AC-DC就比較簡單了 我們知道二極管有單向導電性
可以用二極管的這一特性連成一個電橋
讓一端始終是流入的 另一端始終是流出的這就得到了電壓正弦變化的直流電
 平滑的直流電還
平滑的直流電還 進行整流 簡單的方法
進行整流 簡單的方法 連接一個電容
連接一個電容
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!


 逆變器電路圖1
逆變器Inverter是一種DC to AC的變壓器,它其實與Adapter是一種電壓逆變的過程。Adapter是將市電電網的交流電壓轉變?yōu)榉定的12V直流輸出,而Inverter是將Adapter輸出的12V直流電壓轉變?yōu)楦哳l的高壓交流電;兩個部分同樣都采用了目前用得比較多的脈寬調制(PWM)技術。其核心部分都是一個PWM集成控制器,Adapter用的是uc3842,I
nverter則采用TL5001芯片。   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
TL5001的工作電壓范圍3.6~40V,其內部設有一個誤差放大器,一個調節器、振蕩器、有死區控制的PWM發生器、低壓保護回路及短路保護回路等。
以下將對Inverter的工作原理進行簡要介紹:
   <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!

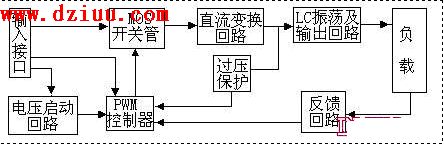

逆變器電路圖框圖
 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
Inverter工作原理框圖
輸入接口部分:    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
輸入部分有3個信號,12V直流輸入VIN、工作使能電壓ENB及Panel電流控制信號DIM。VIN由Adapter提供,ENB電壓由主板上的MCU提供,其值為0或3V,當ENB=0時,Inverter不工作,而ENB=3V時,Inverter處于正常工作 ;而DIM電壓由主板提供,其變化范圍在0~5V
;而DIM電壓由主板提供,其變化范圍在0~5V ,將不同的DIM值反饋給PWM控制器反饋端,Inverter向負載提供的電流也將不同,DIM值越小,Inverter輸出的電流就越大。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
,將不同的DIM值反饋給PWM控制器反饋端,Inverter向負載提供的電流也將不同,DIM值越小,Inverter輸出的電流就越大。    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
電壓啟動回路:
ENB為高電平時,輸出高壓去點亮Panel的背光燈燈管。
PWM控制器:    <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
有以下幾個功能組成:內部參考電壓、誤差放大器、振蕩器和PWM、過壓保護、欠壓保護、短路保護、輸出晶體管。    容-源-電-子-網-為你提供技術支持
