經典運算放大器電路分析
由運算放大器組成的電路是多種多樣的，令人眼花繚亂，是模擬電路學習的重點。當你分析它的工作原理時，如果你沒有掌握核心

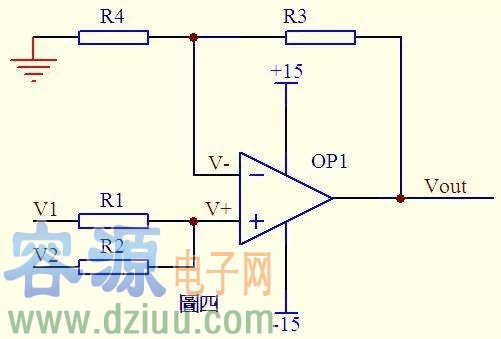

圖4
請看圖四。因為虛斷，運放同向端沒有電流流過，則流過R1和R2的電流相等，同理流過R4和R3的電流也相等。
故 (V1 – V+)/R1 = (V+ - V2)/R2 ……a
(Vout – V-)/R3 = V-/R4 ……b
由虛短知： V+ = V- ……c 如果R1=R2，R3=R4，則由以上式子可以推導出 V+ = (V1 + V2)/2 V- = Vout/2 故 Vout = V1 + V2 也是一個加法器，呵呵！
5）減法器

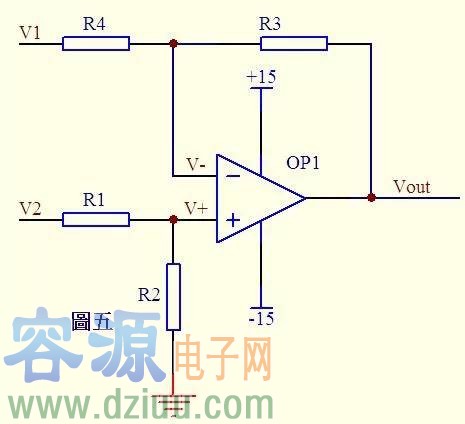

圖5
圖五由虛斷知，通過R1的電流等于通過R2的電流，同理通過R4的電流等于R3的電流，故有 (V2 – V+)/R1 = V+/R2 ……a
(V1 – V-)/R4 = (V- - Vout)/R3 ……b
如果R1=R2， 則V+ = V2/2 ……c
如果R3=R4， 則V- = (Vout + V1)/2 ……d
由虛短知 V+ = V- ……e
所以 Vout=V2-V1 這就是傳說中的減法器了。
6）積分電路：

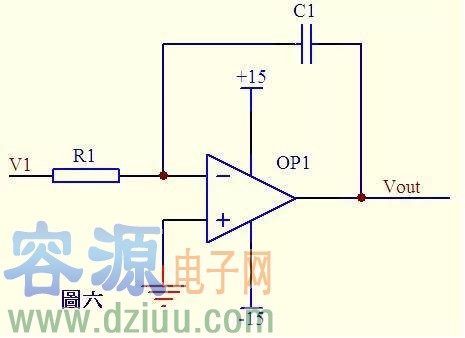

圖6
圖六電路中，由虛短知，反向輸入端的電壓與同向端相等，
由虛斷知，通過R1的電流與通過C1的電流相等。
通過R1的電流 i=V1/R1
通過C1的電流i=C*dUc/dt=-C*dVout/dt
所以 Vout=((-1/(R1*C1))∫V1dt 輸出電壓與輸入電壓對時間的積分成正比,這就是傳說中的積分電路了。
若V1為恒定電壓U，則上式變換為Vout = -U*t/(R1*C1) t 是時間，則Vout輸出電壓是一條從0至負電源電壓按時間變化的直線。
7）微分電路：
圖7容－源－電－子－網－為你提供技術支持
