市售電子捕獵器可以捕殺老鼠等獵物。筆者將其電路進行改進，提高了捕殺威力。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

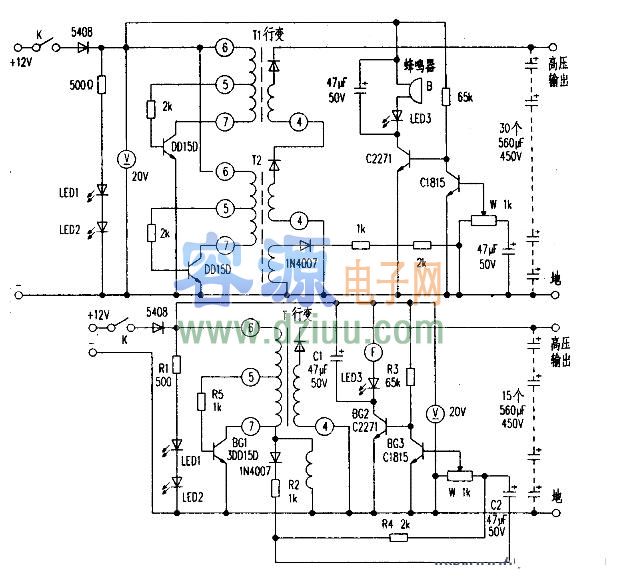

　　電路原理：下圖是原電千捕獵器電路。它采用12V汽車蓄電瓶供電，經三極管振蕩電路和行輸出變壓器升壓到4000V直流離壓加在電網上，達到捕殺獵物的目的。保證電擊時電網高壓穩定和瞬間大電流放電。在高壓輸出端與地端串聯有15個560μF、耐壓450V的電解電容。總?cè)萘繛椋?60÷15=37.33μF。報警電路供電是用單股塑包銅線在高壓包磁芯上繞16匝后經IN4007整流獲取。電位器W可以實現報警電路由不響到響的臨界點。W時要求開機通電，電網上無獵物報警器不響，捕到獵物時報警。
    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

　　下圖為改進型電路。最大輸出直流高壓約12500V。電路是將兩套高壓升壓電路串聯使用，使高壓輸出為8000～12500V。高壓電容采用30個560μF、耐壓450V的電解電容串聯，總耐壓為：450x30=13500V.總?cè)萘繛椋?60÷30=18.67μF。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》
