教你自制光電接近開關

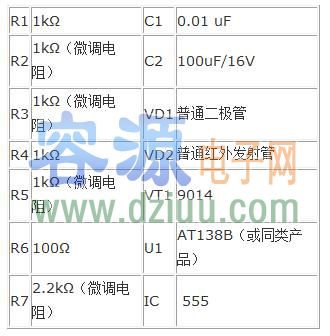

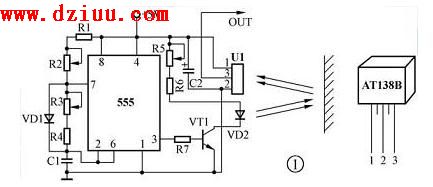

    筆者自制的光電接近開關電路原理圖如圖1 ,圖1中的元件參數見附表。由555構成多諧振蕩器,從③腳輸出38kHz的方波信號。經VT1驅動紅外發射管VD2向外發射頻率為38kHz紅外調制信號。   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
,圖1中的元件參數見附表。由555構成多諧振蕩器,從③腳輸出38kHz的方波信號。經VT1驅動紅外發射管VD2向外發射頻率為38kHz紅外調制信號。   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
之 選用38kHz的紅外調制信號,是
選用38kHz的紅外調制信號,是 選用的紅外接收頭U1的頻率響應為38kHz(U1型號AT138B的“38”表示響應頻率大小,其外觀和引腳如圖1右方
選用的紅外接收頭U1的頻率響應為38kHz(U1型號AT138B的“38”表示響應頻率大小,其外觀和引腳如圖1右方 )。當有障礙物靠近時,紅外線反射回來被U1所接收,當接收到的紅外信號足夠強時輸出(OUT)為低電平,否則為高電平。
)。當有障礙物靠近時,紅外線反射回來被U1所接收,當接收到的紅外信號足夠強時輸出(OUT)為低電平,否則為高電平。 用5V供電,輸出(OUT)為TTL電平可直接與微
用5V供電,輸出(OUT)為TTL電平可直接與微 器相接。多諧振蕩器的振蕩頻率計算公式為:
器相接。多諧振蕩器的振蕩頻率計算公式為:
t1≈0.7(R1 R2)×C1;
t2≈0.7(R3 R4)×C1;
f=1/(t1 t2)。   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
    調試時使輸出波形的占空比盡量為1:1,筆者 試驗發現只要占空比偏離1:1不太多則無所謂,但頻率不要偏離38kHz太多,否則探測精度會下降,頻率偏離太大時則U1根本沒有響應。
試驗發現只要占空比偏離1:1不太多則無所謂,但頻率不要偏離38kHz太多,否則探測精度會下降,頻率偏離太大時則U1根本沒有響應。 計算在R1、R3為1k時R2、R4調到880Ω左右(
計算在R1、R3為1k時R2、R4調到880Ω左右( 有所偏差)。
有所偏差)。
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。

    紅外發射管的發射功率可通過改變R5的阻值進行調節,發射管的發射電流大小決定了探測距離的大小。 不需調節探測距離的大小,R5、R6
不需調節探測距離的大小,R5、R6 一固定阻值的電阻代替。   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
一固定阻值的電阻代替。   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
    紅外接近開關制作的關鍵并不在于電路,而是在結構上,特別是U1和VD2的 不能隨便放置。筆者把該紅外接近開關做成探頭狀,把整個電路板安裝在一根塑料管內,并引出三根導線:電源、地、輸出(OUT)。U1、VD2放置在塑料管的前端,并用不透光的塑料片把U1、VD2隔開,
不能隨便放置。筆者把該紅外接近開關做成探頭狀,把整個電路板安裝在一根塑料管內,并引出三根導線:電源、地、輸出(OUT)。U1、VD2放置在塑料管的前端,并用不透光的塑料片把U1、VD2隔開, 防止VD2向旁邊漏射出紅外線
防止VD2向旁邊漏射出紅外線 黑色電膠布在VD2的周圍繞一兩圈,只讓紅外線從VD2的前方發出(電路板、隔光塑料片、U1、VD2

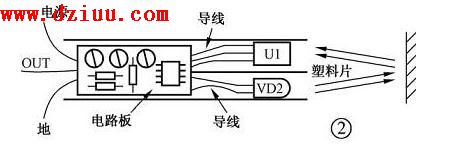

黑色電膠布在VD2的周圍繞一兩圈,只讓紅外線從VD2的前方發出(電路板、隔光塑料片、U1、VD2 硅膠進行固定),其結構如圖2
硅膠進行固定),其結構如圖2 。
。
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。

注意:不要忘了在VD2的周圍用黑色絕緣膠布繞一兩圈,只讓紅外線從VD2的前方射出,否則VD2從旁邊漏射出紅外線將直接到達U1,輸出端(OUT)總為低電平,如圖3 。
。
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
    該電路只要焊接無誤,結構安排得當,不 太多的調試(只要把多諧振蕩器的振蕩頻率調到38kHz
太多的調試(只要把多諧振蕩器的振蕩頻率調到38kHz  ),一試就能成功。制作結果表明:該紅外接近開關不僅能探測到接近到探頭
),一試就能成功。制作結果表明:該紅外接近開關不僅能探測到接近到探頭 距離的物體,還能識別出顏色的深淺(淺顏色的物體
距離的物體,還能識別出顏色的深淺(淺顏色的物體 反光性較強其觸發距離較遠),而且所使用的元件都是市面上極易買到的,AT138B是紅外接收頭,如買不到
反光性較強其觸發距離較遠),而且所使用的元件都是市面上極易買到的,AT138B是紅外接收頭,如買不到 同類產品(如HM383)代替   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
同類產品(如HM383)代替   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。 <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
   <<提示:容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”,歡迎訪問。匯聚大量電路圖與你共同分享。》
