介紹TL082構成的簡單的三角波和方波產生電路

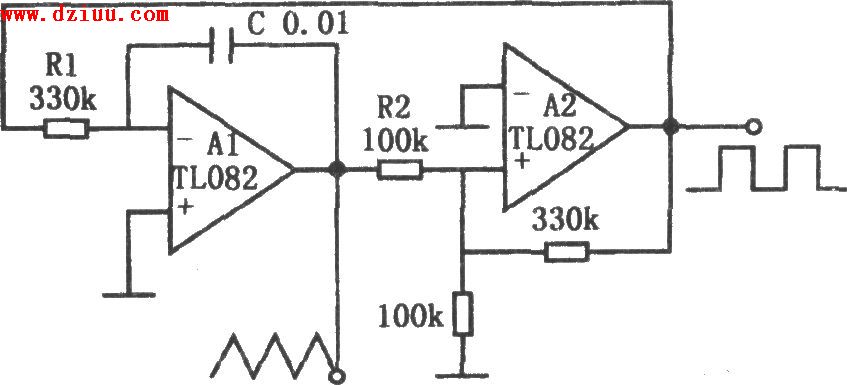

如圖為簡單的三角波和方波產生電路。該電路由運算放大器組成的積分器和遲滯比較器電路構成。圖中R1和C組成積分時間常數。用來改變振蕩頻率。R2不僅改變三角波的振幅，也改變三角波的頻率。此外，振蕩頻率還受遲滯比較器輸出電壓的影響。輸出電平高低由運放飽和電壓確定。元件的離散性，它會影響波形的對稱性。 本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。
