簡易小功率工頻逆變器 電路圖
時間:2011-10-28 18:01:01來源:原創 作者:admin 點擊:次
無
這里介紹一種簡單的小型逆變電源．可以在交流電源斷電的
下，對25W、35W等小型電烙鐵
小功率燈泡繼續供電。以應急使用。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

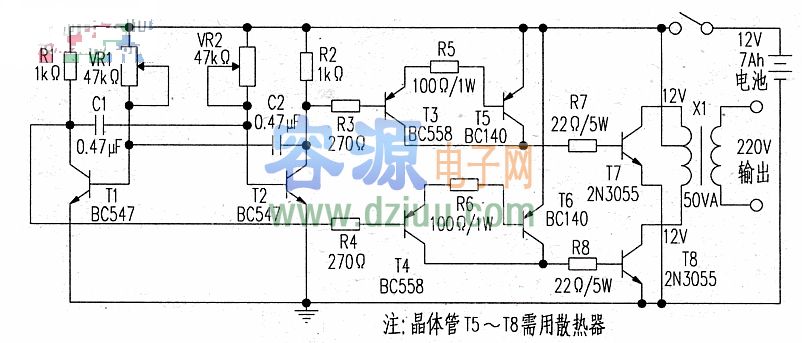

晶體管T1和T2(BC547)構成方波多諧振蕩器，輸出50Hz信號。此互補輸出由T1、T2集電極送至由T3、T5和T4、T6構成的PNP達林頓《m.flswjt.cn》驅動級．并將輸出連接至由T7、T8構成的推挽放大級。
變壓器X1次級經12—0—12端子連接推挽放大器T7、T8的集電極．中心抽頭接12v電池(7Ah)，初級則送出220v交流電供小功率阻性負載使用。
使用時，只需合上開關S1，變壓器X1就會在其初級端送出220v交流電壓，
根據負載的大小．
電池的容量、T5～T8的散熱器大小和變壓器的大小等等。
根據負載的大小．電池的容量、T5～T8的散熱器大小和變壓器的大小等等。
