LM1812構成汽車倒車防撞報警器電路圖

LM1812是一種性能優良，且既能發送又能接收超聲波的通用型超聲踴集成器件。芯片內部：脈沖調制C類振蕩器、高增益接收器、脈沖凋制檢測器及噪音抑制器。它除了于遙控器、報警器、自動門控制及通信外，還于工業上的料位或液位的測量與控制、測距及測厚等，應用雨具廣泛。本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

LM1812外形引腳圖

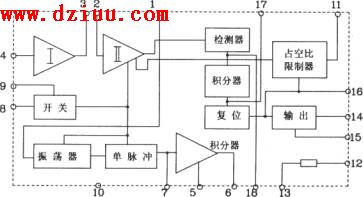

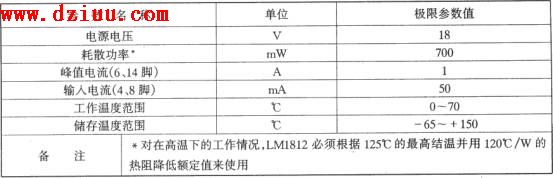

LM1812內部原理框圖 特點 LMl812具有如下特點： a． 可以使用一個發送／接收換能器工作，也可使用兩個換能器分別發送和接收超聲波。 b． 器件具有互換性。 c． 在電路中使用時不用外接晶體管驅動。 d． 使用時不用外接散熱器。 e．器件內部具有保護電路。 f．檢測器輸出可驅動1A的峰值電流。 g．在水中測距超過30m，在空氣中測距超過6m。 h．發送功率可達12w(峰值)。 下表為LMl812超聲波專用電路的極限工作參數。 極限工作參數

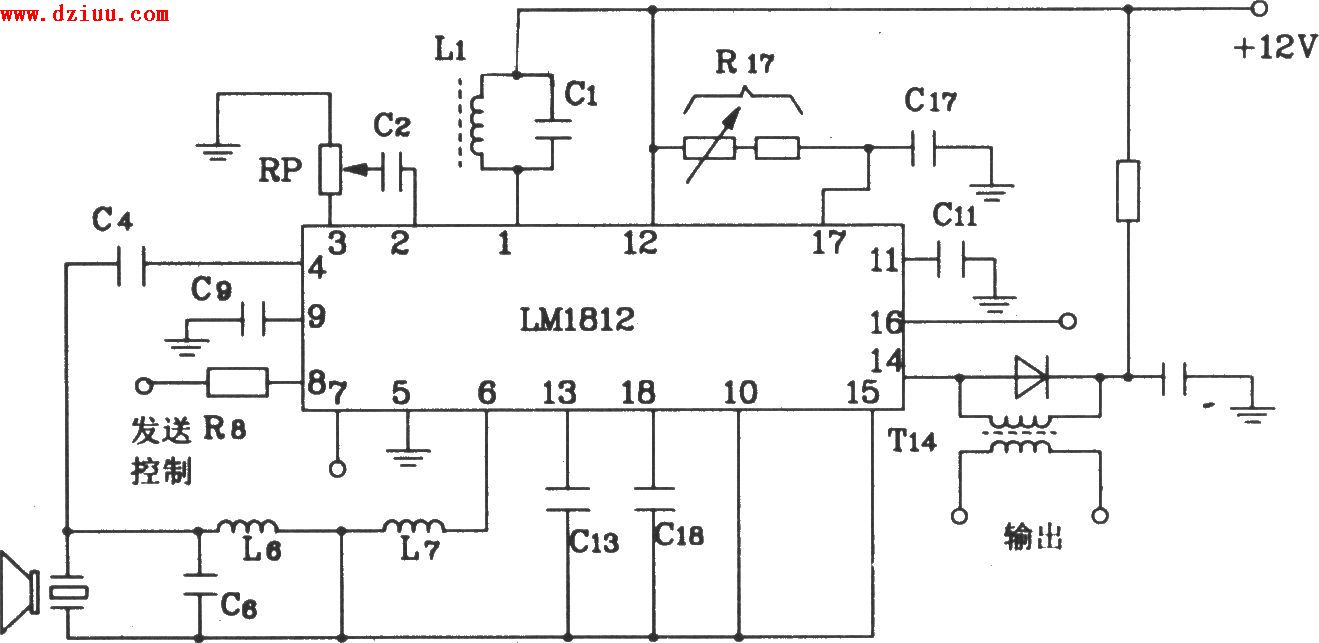

LM1812超聲波專用器件工作原理圖

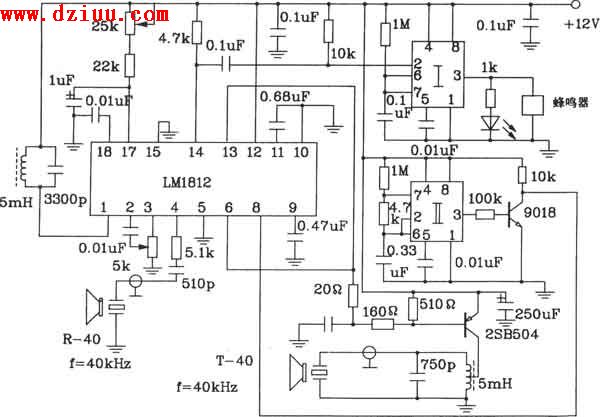

LM1812構成汽車超聲波倒車防撞報警器 電路采用LMl812并由時基電路II來控制LM1812的發送與接收(LMl812即發送又接收)。控制距離5kΩ的電位器來調節，可控制2--3m。
