電磁接觸器工作原理

　　電磁接觸器其原理是當接觸器的電磁線圈通電后，會產生很強的磁場，使靜鐵心產生電磁吸力吸引銜鐵，并帶動觸頭動作：常閉觸頭斷開，常開觸頭閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸頭復原：常閉觸頭閉合，常開觸頭斷開．在工業電氣中，接觸器的型號很多，電流在5A-1000A的不等，其用處相當廣泛。在電工學上，接觸器是一種用來接通或斷開帶負載的交直流主電路或大容量控制電路的自動化切換器，主要控制對象是電動機，此外也用于其他電力負載，如電熱器，電焊機，照明設備，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大。適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。

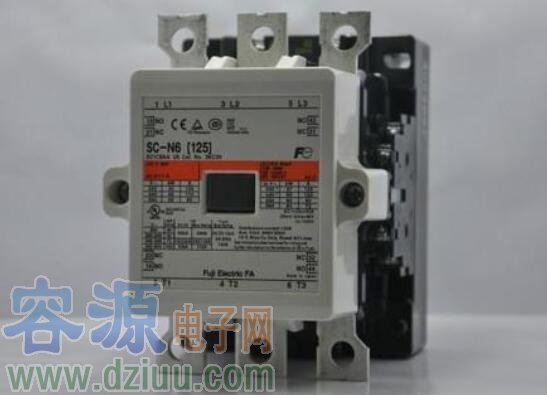

電磁接觸器工作原理_電磁接觸器結構組成

　　電磁接觸器結構組成

　　電磁接觸器主要由傳動裝置（電磁機構）、觸頭裝置（執行機構）和滅弧裝置組成。

　　1．電磁機構

　　電磁機構包括動鐵心（銜鐵）、靜鐵心和電磁線圈三部分，在電磁線圈通以電流，產生電磁吸力帶動觸頭動作。

　　電磁機構是電磁式接觸器的重要組成部分之一。電磁機構由線圈、鐵心（靜鐵心）、銜鐵（動鐵心）、極靴、鐵軛和空氣隙等組成。電磁機構中的線圈、鐵心在工作狀態下是不動的；銜鐵，則是可動的。

　　電磁機構通過銜鐵與相應的機械機構的動作狀態和動作過程，將電磁線圈產生的電磁能轉換為機械能來帶動觸點使之閉合或者斷開以實現對被控制電路的控制目的。

　　2．觸頭裝置

　　觸頭的結構形式很多，按控制的電路可分：：主觸頭和輔助觸頭；

　　觸頭按其原始狀態分：：常開觸頭和常閉觸頭；

　　觸頭按其結構形式分：：橋形觸頭和指形觸頭。

　　3．滅弧裝置

　　滅弧罩是一種用陶土和石棉水泥制成的絕緣、耐高溫的滅弧裝置。是一種簡單的滅弧裝置。

　　利用滅弧罩裝置滅弧時，在滅弧罩內一般均采用縱縫滅弧的方法來滅弧。

　　常用的滅弧裝置：滅弧罩（耐弧陶土、石棉水泥、耐弧塑料），滅弧柵（耐弧柵片—鍍銅薄鋼片），磁吹滅弧裝置（觸頭電路中串一滅弧線圈）。

　　4．其他部件，包括反作用彈簧、緩沖彈簧、傳動機構及外殼等。

電磁接觸器接法:

步驟如下：

1、首先電源三相分別接接觸器的主觸點L1,L2,L3，再從接觸器的T1,T2,T3接出三根線接電機的三個接線柱，以上是主電路。

2、控制電路：從L1引出一根線接停止按鈕（停止按鈕是常閉的，啟動按鈕是常開的，這個應該知道吧！）從停止按鈕出來接啟動按鈕一端和接觸器輔助觸點的一端。

3、然后從啟動按鈕的另一端接輔助觸點的另一端（這部分也就是自鎖），從這一端出來的線接線圈A1，線圈A2出線接L2或L3。
