介紹高壓變頻器工作原理
1 高壓變頻器中，什么是高高方式?什么是高-低-高方式?
答：高高方式高壓變頻器是指變頻器直接使用高壓電源作為輸入，且直接輸出高壓供高壓電機使用(輸入輸出不需要升降壓變壓器)。高高方式主要用在大功率高壓電機變頻調速節能場合。
高低高方式變頻器是高壓電源經降壓變壓器降壓后，用低壓變頻器進行變頻控制，再用升壓變壓器把電壓升到所需電壓，供高壓電機使用，高低高方式主要用在小功率高壓電機變頻調速節能場合。
2 高壓變頻器中，什么是交-直-交方式?什么是交-交方式?
答： 無論是電流源型還是電壓源型變頻器，其原理都是將電網交流電經全波整流電路整流成直流電。然后又經逆變電路“逆變”成頻率和電壓均可調的三相交流電作為三 相異步電動機的變頻電源。可見，在變頻器的輸入和輸出之間，經歷了“交流原直流原交流”的過程，故稱為“交原直原交”變頻。

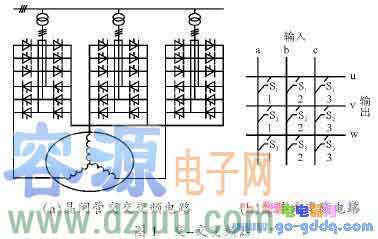

如圖1 所示，交原交方式變頻器主要分為晶閘管交原交變頻器和矩陣式變換器兩種，其特征是將交流電源不經過整流環節，而是直接通過控制開關器件的導通和關斷來獲取頻率可變的交流電壓，中間沒有直流環節，所以成為交原交方式。
3 什么是電壓源型變頻器?什么是電流源型變頻器?各有哪些優缺點?
答：根據直流電路中濾波方式的不同，變頻器被分為電壓源型和電流源型兩種，如圖2 所示。
1)電壓源型變頻器直流電路采用電容器濾波。在波峰(電壓較高)時，由電容器儲存電能場，在波谷(電壓較低)時，電容器將釋放電場能來進行補充，從而使直流電壓保持平穩。直流電路是一個電壓源，故稱為電壓源型。其特點是：
(1)直流側并聯大電容，相當于電壓源。直流電壓基本無脈動，直流回路呈現低阻抗。
(2)由于直流電壓源的箝位作用，交流側輸出的電壓波形為矩形波，并且與阻抗角無關。而交流側輸出的電流波形和相位因負載阻抗情況的不同而不同。
(3)當交流側為阻抗負載時需要提供無功功率，直流側電容起緩沖無功能量的作用。因為反饋無功能量時電流要反相，所以開關器件兩端需要反并聯二極管。
2)電流源型變頻器直流電路采用電抗器濾波。在波峰(電流較大)時，由電
抗器儲存磁場能，在波谷(電流較小)時，電抗器將釋放磁場能來進行補充，從而使直流電流保持平穩。直流電路是一個電流源，故稱為電流源型。其特點是：
(1)直流側串聯大電感，相當于電流源。直流電流基本無脈沖，直流回路呈現高阻抗。
(2)由于開關器件僅改變直流電流的流通路徑，因此交流側輸出電流波形為矩形波，并且與阻抗角無關。而交流側輸出電壓波形和相位因負載阻抗情況的不同而不同。
(3)當交流側為阻抗負載時需要提供無功功率，直流側電感起到緩沖無功能量的作用。因為反饋無功能量時直流電流并不反相，因此不必像電壓源逆變電路那樣要給開關器件反并聯二極管。
4 什么是單元串聯型高壓變頻器?什么是器件串聯型高壓變頻器?
答：單元串聯型高壓變頻器是利用低壓單相變頻器串聯來彌補功率器件IGBT 的耐壓能力不足。每個功率單元本身即是一個低壓變頻器，結構和性能完全一樣，具有可互換性和批量生產性。

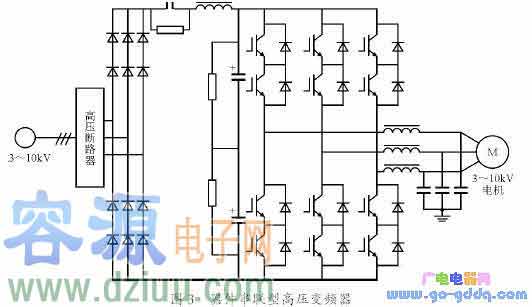

器 件串聯型高壓變頻器如圖猿所示，可以看出，系統由電網高壓直接經高壓斷路器進入變頻器，經過高壓二極管全橋整流，直流平波電抗器和電容濾波，再經逆變器逆 變，加上正弦波濾波器，簡單易行地實現高壓變頻輸出，直接供給高壓電動機。其主要特點是將IGBT直接串聯來解決器件耐壓不足的問題，采用二電平電壓源型 高壓變頻器已有的成熟技術，如結構簡單，體積小，效率高，成本低等。
5 什么是三電平變頻方式?
答：三電平變頻器原理如圖源所示。在PWM電壓源型變頻器中，當輸出電壓較高時，為了避免器件串聯引起的靜態 和動態均壓問題，同時降低輸出諧波及dv/dt的影響，逆變器部分可以采用中性點箝位的三電平方式(Neutral Point Clamped，NPC)。逆變器的功率器件可采用高壓絕緣柵雙極型晶體管IGBT或集成門極換流晶閘管IGCT。三電平變頻器采用的箝位電路，解決了兩 只功率器件串聯的問題，并使相電壓輸出具有三個電平。三電平逆變器的主回路結構環節少，雖然為電壓源型結構，但易于實現能量回饋。三電平變頻器在國內市場 遇到的最大難題是輸出電壓問題，其最大輸出電壓達不到6 kV，所以往往需要采用變通的方法，要么改變電動機的電壓(或進行星/三角改接)，要么在輸出側加升壓變壓器。這一弱點限制了它的廣泛應用。目前也有器件 串聯三電平變頻器，或裂相三電平(每相用一個單相三電平變頻器)變頻器，如ABB公司的ACS5000系列。容－源－電－子－網－為你提供技術支持
