應用高壓點火器檢修閃光燈技法

　　一、檢測氖泡

　　將氖泡串聯一只0.001μF的電容或10MΩ的電阻（若不易購到，2MΩ的電阻串聯獲得）后，與電子點火器或壓電打火機心的高壓輸出端相連，然后接通電子點火器的電源或撳動壓電打火機心，在這觀察氖泡是否發光。氖泡發出桔紅色閃光，說明氖泡完好，否則為漏氣損壞。串聯電容或電阻是防止脈沖高壓損壞氖泡。在用壓電打火機心檢測氖泡時，也可不串聯電容或電阻。單脈沖高壓能量不大，作用時間又極短，尚不致損壞氖泡。
    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　二、檢測閃光燈管

　　將電子點火器或壓電打火機心高壓輸出的正負端分別和閃光燈管的陰陽極相連。接通電子點火器的電源或撳動壓電打火機心，兩極間應有電弧跳過。否則為燈管漏氣。有的燈管雖有電弧跳過，卻不會閃亮，那是衰老了。可按下述方法測定燈管衰老的程度。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　三、測定燈管的起閃電壓

　　起閃電壓是燈管在施加觸發高壓下發生閃光所需的最低電壓，它和燈管的新舊程度有關。通常新燈管的起閃電壓在160V左右。隨著使用次數的，起閃電壓升高。當升高到300V左右時，閃光燈會出現有時閃有時不閃的現象。而當起閃電壓超過330V時就不能觸發閃亮。就判定為燈管衰老損壞了。

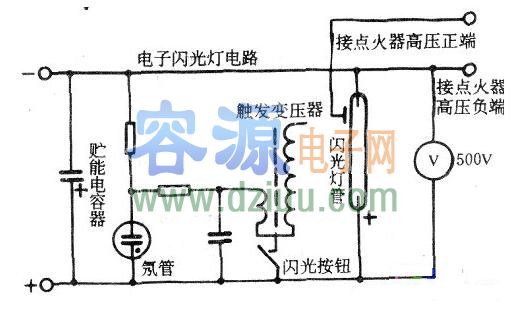

　　測定燈管的起閃電壓要用電子點火器，具體做法是：將連接燈管觸發極的接線，從閃光燈觸發變壓器高壓輸出端處焊開，接到電子點火器脈沖高壓輸出正端，再將電子點火器脈沖高壓輸出負端和燈管的陰極（或儲能電容的負極）相連，這樣就用電子點火器取代了閃光燈原來的觸發電路。最后在燈管的陰陽極（或儲能電容的正負極）跨接一塊量程為soov的直流電壓表，如附圖。接線完成后分別接通電子點火器和閃光燈的電源。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<

　　電子點火器便不斷地產生脈沖高壓，而閃光燈則對儲能電容充電。當儲能電容的電壓升高到程度時，燈管便閃亮。的電壓便是燈管的起閃電壓，其數值可從電壓表上讀出。，對于充電正常而且儲能電容和燈管接線完好卻不能閃亮的閃光燈，可試用電子點火器或壓電打火機心引燃燈管，從而判斷閃光燈的觸發電路是否有故障或燈管是否損壞。試驗時接線同上，電壓表也可不用。所不同的是：要先接通閃光燈的龜源使儲能電容充電，然后再接通電子點火器的電源或撳動壓電打火機心產生脈沖高壓。燈管是完好的，就會閃亮。而原來閃光燈不亮是觸發電路發生了故障，可進一步查找原因。燈管不亮，則是損壞了，在更換燈管恢復線路后便能閃亮。

　　實踐證明，用脈沖高壓點火器測定燈管的起閃電壓或引燃燈管，小至機載閃光燈，大至影室專用的高功率電子傘燈均行之有效。因而是閃光燈修理工作中最為方便有用的方法。
