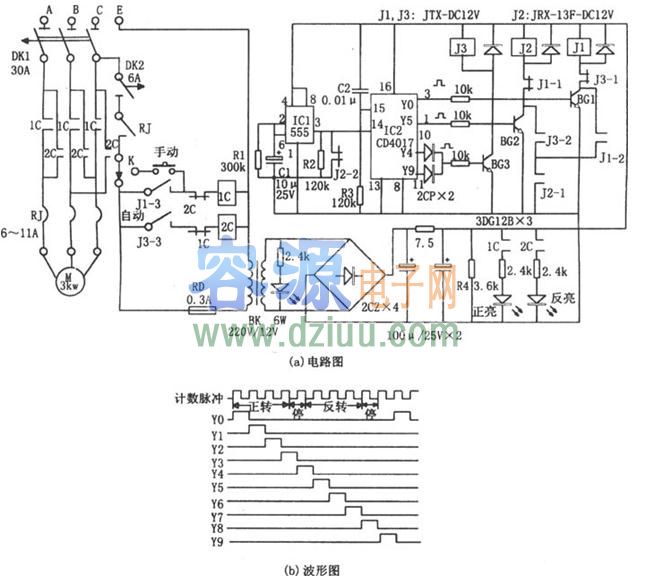

如圖為大型滾筒式洗衣機電控器電路。該控制器由脈沖發生器、計數器、繼電器控制電路、降壓整流電路等組成。其中降壓整流電路為整個控制器提供直流電壓。

脈沖發生器是由IC1(555)和R2、R1、C1等組成的多諧振蕩器，其振蕩周期為T≈0.693(R1 R2)C1。計數器IC2采用十進制計數/脈沖分配器CD4017，其以IC1的輸出脈沖時鐘信號，在Y0～Y9端分別連續循環輸出周期與計數脈沖周期的高電平，輸出的Y0、Y4、Y5、Y9依次對BG1、BG2、BG3進行開關控制，啟動繼電器J1、J2、J3，從而控制接觸器1C,2C接通三相交流電機電源，按洗衣機時序完成洗滌功能。

本控制器可實現機械觸點式控制器的正轉→�！�反轉→停的功能   <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
