介紹加濕器工作原理及電路圖


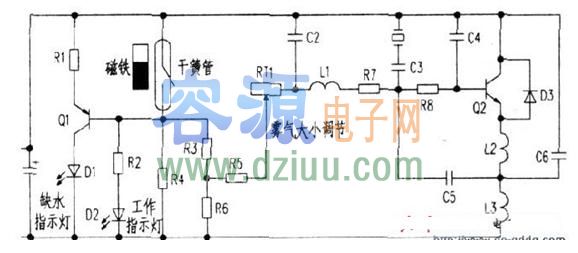

目前市場上的家用加濕器采用超聲波方式將水霧化，并通過風機將霧化的水汽吹出殼體，從而達到加濕空氣的效果，其電氣原理圖如附圖。市電開關電源后，輸出兩路電壓36V和12V。其中36V供電水汽霧化模塊.12V供電風機。電路中，D1、D2分別是缺水指示燈和工作指示燈;干簧管為液位檢測開關;RT1為霧氣大小調節電位器。以02為核心外圍電路為超聲波發生電路。    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

一、加漫器的工作原理


接通電源后.開關電源輸出36V和12V。當儲水罐尚未放到底座或儲水罐內缺水時，磁鐵遠離干簧管，干簧管彈開.Ql導通，缺水指示燈Dl亮，工作指示燈D2滅;Q2基極無電壓，超聲波發生電路不起振。當儲水罐加入適量水后，磁鐵靠近干簧管，干簧管吸合，QI因其基極變為高電平而截止.D2亮，Dl滅，電流經干簧管，并由R3、R6分壓后，經R5、RT1送到超聲波發生電路，超聲波發生電路起振，從而產生霧氣，由風機吹出殼體，達到室內加濕空氣的效果。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

二、故障檢修


[例1]霧化的水汽不能吹出殼體。


檢修：打開加溫器，插上電源，發現風機不轉。去除風機后，測量開關電源輸出12V.正常，則判斷風機壞，更換風機后，故障排除。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

[例2]通電無反應。

檢修：接通電源，測量36V、12V均無輸出，判斷為開關電源故障。拆開開關電源檢查，其整流部分有發黑，經測量，整流二極管(1N4007)損壞一只，更換后，故障排除。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

[例3]水汽霧化很弱，調節旋鈕不起作用。‘檢修：經測量36V、12V均輸出正常，Q2也無擊穿現象，各阻容件無燒黑，但發現儲水罐污垢較多，換能器件表面及水池底部池壁上都積了一層水垢，用餐洗凈徹底清除后通電，霧化效果恢復正常。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

提示：在日常使用中，加濕器的故障都是水垢造成的，應經常清洗加濕器的儲水罐及液位檢測部分，防止污垢沉積，有條件的可以考慮用純凈水加濕器用水。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
