自行車發電機照明電路圖
自行車發電機照明電路圖

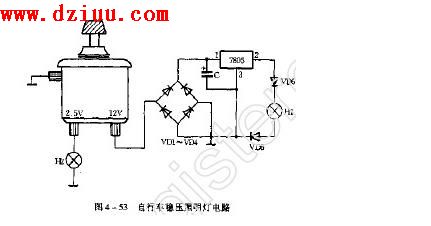

自行車摩擦發電機常因車速太快，發出輸出電壓太高而燒壞燈泡；車速太慢，發電機輸出太低有欠亮。改進方法見圖。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
在這里，將后燈H2由原先的2.5V。0.3A換成3.8V，0.3A的電珠。將H1也換成3.8,0.3A的電珠。所不同的是，后燈H2由摩擦發電機直接供電，前燈H2則經VD1~VD4作橋式整流，電容器C1儲電濾波、三端正電壓集成穩壓，再經VD5~VD6限壓后，獲得3.8V左右的直流電壓。
有了一系列的穩壓措施，前燈發光穩定，不會再因車速太快而燒壞電珠，也不會因車速太慢而無光。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
改制時，VD1~VD6用1N4003,C用CD10-25V-470μF。電子元件應焊在印制電路板上，要求焊接牢固，要有防雨防潮措施。最好是焊接后用環氧樹脂覆涂密封。7805要用螺絲固定在散熱板與自行車要絕緣（因自行車已作電氣接地）。 <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
