該貴重家電防盜報警器,具有體積小、響聲大的特點。適合家庭、旅館、機關等使用。本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。

工作原理本文由m.flswjt.cn整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。

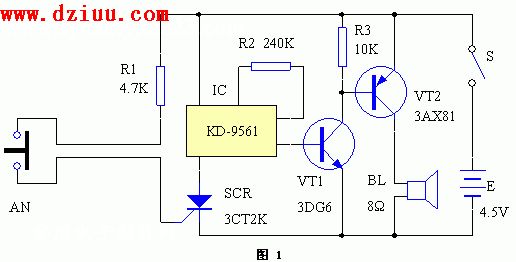

	 電路原理見圖1(點擊下載原理圖)。SCR、R1和AN組成可控硅觸發開關電路;IC1、R2、VT1、VT2和BL組成模擬警笛聲電路。平時,AN受到家用電器的壓迫,使其兩常閉觸點斷開,SCR無觸發信號而阻斷,報警器不工作。當家用電器被搬起時,AN兩觸點自動閉合,SCR的觸發端經R1從電源正極獲得觸發信號,SCR導通,IC1通電工作,其輸出端輸出的警笛聲電信號經VT1、VT2功率放大,推動揚聲器發出宏亮的報警聲。 ,即使將家電放回原處或破壞掉AN,也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S,才能解除報警。
,即使將家電放回原處或破壞掉AN,也無法阻止報警聲。只有主人打開與報警器安裝在一起且其他人一時很難找到的開關S,才能解除報警。

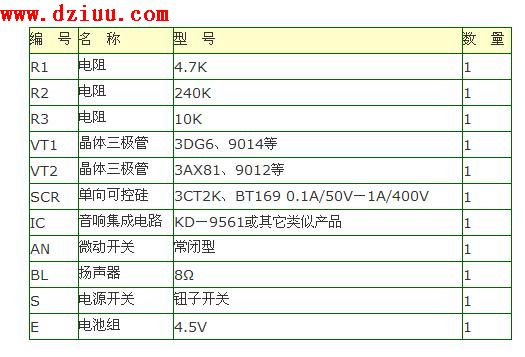

元器件選擇與制作

	報警器部分可安裝在一塑料小盒內,放在易聽到報警聲的地方(如值班室等)。用雙股細線將AN引至家電擺放處,并將AN巧妙地安放在桌面、臺面或電視柜面等,保證AN能正確動作 。
。
電路簡單,制作方便,成功率高。
