介紹一種采用TX05C新型紅外線對射感應模塊制作而成的門窗防盜報警器。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

它是人眼不可見的紅外線，組成無線監視區域，具有極強的保密性和可靠性，只要有人進人監視區域，人體勢必會遮擋紅外線光束，電路就會發出響亮的報警聲，以引起值班人員的注意。本電路除用于門窗防盜報警外，也于圍墻、柵欄他監視的場合。
《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電路原理

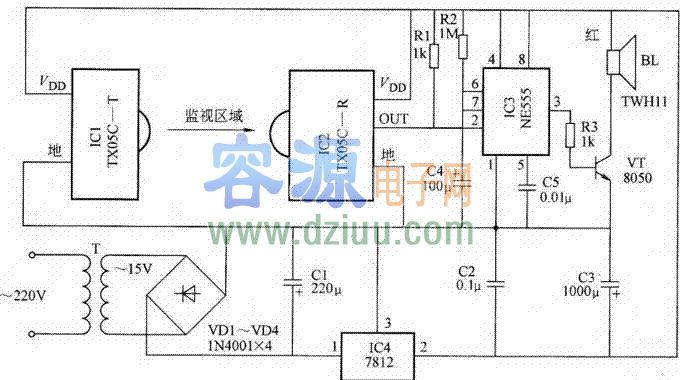

門窗紅外線監視防盜報警器的電路原理圖如圖，其電路主要由紅外發射和接收模塊、時基集成電路、報警揚聲器及電源電路幾部分組成。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

電源電路由變壓器T、整流二極管、三端穩壓集成器IC4等部分構成，輸出穩定12V直流電壓供整個電路用電。ICl為紅外發射模塊，內部由電源管理器件，密碼集成電路，紅外線調制電路和中功率紅外發射二極管等組成，通電后模塊正前方透鏡小孔即向外發射經密碼集成電路調制的紅外線。IC2為配套的紅外線接收模塊。當無人進人監視區域時，IC2接收到IC1發射的紅外線，輸出端OUT模塊內部的晶體管截止，為高電平，由時基集成電路IC3組成的單穩態電路處于復位，3腳無輸出，報警揚聲器BL無聲。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

如有人進人監視區域，就會阻擋IC1發出的紅外線，只要IC2一旦沒有收到紅外指令，OUT端內部的晶體管導通，即IC3的觸發端2腳受到低電平觸發，單穩電路立即翻轉進人置位，3腳輸出高電平，VT導通，BL得電工作，就會發出響亮的報警聲響。12V正電源通過R2向C4充電，約經2min后，闌值端6腳電平上升到2編/3時，IC3復位，3腳輸出低電平，電路就回復到原先的靜止。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

由圖分析可知，只要有人進人監視區域，電路就會發出將近2min的報警聲響，足夠引起值班人員或人們注意。 《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

元器件選擇


IC1、IC2宜采用天津特新電子廠開發生產的TX05C-T與TX05C-R新型對射式紅外發射、接收模塊。TX05C-T模塊組件的正前方有一小孔。內裝有一片光學玻璃，紅外光束就從此向外發射。模塊組件的后部是發射指示燈和電源引線。當模塊通電發射時，該指示燈點亮。電源線采用屏蔽線連接，芯線為電源正極，屏蔽層網線為電源負極。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

TX05C-R接收模塊組件正前方的小孔為紅外線接收窗，在其內部兩側各設置有指示燈，當模塊未接收到有效信號時，紅色指示燈點亮；收到信號時，綠色指示燈點亮。輸出電纜線為雙芯屏蔽線，其中紅色芯線接電源正極，白色芯線為信號輸出端OUT，屏蔽層網線為電源負極。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

IC3可
用NE555等時基集成電路，IC4為LM7812三端穩壓集成電路。
VD1一VD4為I N4001型硅整流二極管。VT采用8050型硅中功率晶體管，要求電流放大系數β＞100.
BL采用自帶聲源的報警揚聲器，如工作電壓為DCI2V的TWHl 1型等，通電發出響度達120dB的報警聲。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

在接線時應注意揚聲器引線的正、負極性，紅色引線應接電源正極端，不能接反。
T采用220V/15V, 5VA的優質電源變壓器，要求長時間通電不發熱。《版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
