一、電路組成

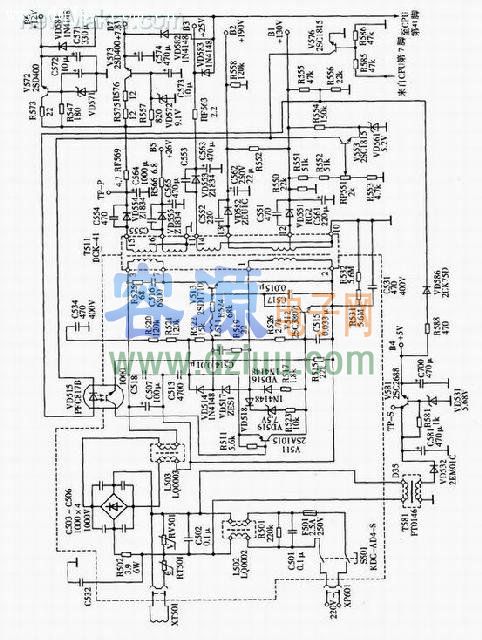

1．長虹服118A開關電源電路如附圖所丙見34頁)。該電路主要由自激振蕩電路、穩壓電路、保護電路、遙控直流開機和關機電路等組成。自傲振蕩電路由開關管V513、開關變壓器T511第①、①和⑦、⑦繞組、電容C514、二極管VD517、啟動電阻貼20、貼21、貼22等組成。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

2．穩壓電路由取樣電路和脈寬電路兩部分組成。取樣電路由貼51、貼52、BP551和貼53等組成，基準電路由穩壓管VD561和電阻貼44等組成。比較放大管是V553。脈寬電路由光電輥合器VD515、三極管V511、V512偏置電路等組成。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

3．保護電路主要由過壓保護電路、過電流保護電路和開關管保護電路三部分組成。過壓保護電路由VD518、VD519、R515、貼23和V512等組成。過電流保護電路由R524、R526、貼15和V512等組成。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

開關管的保護電路主要有由C516和貼25等組成的阻尼電路和由貼20、貼21、R5x及1511、貼24、C517等組成的軟啟動電路組成。


4．遙控直流開機和關機‘電路主要由V576和光電鍋臺器VD515等組成。


二、檢修方法 長虹服118A機電源檢修方法如下。



首先斷開開關電源的負載，在*130v輸出端接220V／肋w的白熾燈。
1．電源輸入端的檢測 開關電源的輸入端是由整流、濾波等電路組成。萬用表直流電壓檔檢測開關管V513集電極的電壓是否在3肋V左右，來判斷該部分電路是否正常。若電壓為0v，表明該部分電路有故障，需對其進行檢修，主要檢測電路中的保險絲F501、限流電阻貼嘆、整流橋、濾波電容C5叮等主要元件。


2．檢測間歇振蕩部分電路
間歇振蕩部分是開關電源的關鍵部分，開關管能否進入開關工作，是實現開關變壓器初級與次級能量轉換的關鍵�？赏ㄟ^檢測開關管v513的基極有無矩形脈沖電壓來判斷整個間歇振蕩電路工作是否正常，方法如下。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

(1)檢測間歇振蕩器是否起振檢測方法：
①直流電壓檢測法。用萬用表直流電壓檔檢測開關管V513基極電壓，在蛾1—0．2v，即表示振蕩電路起振。
②“dB”電壓檢測法。用萬用表dB檔測V513基極或集電極有無“6B”電壓。
②示波器觀察法。用示波器觀察V513基極或集電極有無矩形脈沖信號。 注意：測量時，萬用表的負表筆要接在300v電壓的負極，即濾波電容C507的負極。
(2)重點檢測的電路：間歇振蕩器沒有起振，應重點檢查以下電路。
①查由R520、R521、R522組成的啟動電路是否開路。
②查由開關變壓器T511第①、②繞組，貼19、C514、15U、貼24組成的正反饋電路有無斷路或短路，特別是電容C514。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

②查穩壓電路是否有故障，應重點檢查V553、V511、V512以及VD515和VD516。
④查保護電路是否有故障，重點查VD518V512，必要時可以斷開保護電路進行檢測。
3．開關電源輸出端的檢測VD519、
通過檢測各路輸出電壓是否正常，判斷脈沖整流電路部分是否有故障。應重點檢測整流二極管VD551、VD552、VD553、 VD554、 VD555， 濾波電容C561、 C562、 C563、C564、C565和限流電阻等。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享。》

4．穩壓電路部分的檢測 用萬用表監瀏輸出端的電壓，然后微微調節取樣電路中的電位器，檢測輸出端的電壓是否有變化。輸出端電壓能升也能降，說明穩壓電路部分基本正常；反之則有故障。應重點檢狽ljV553、VD515、VD56l。
三、注意事項。
1．檢修開關電源時，首先應判定故障是屬于電源故障，而不是因負載有故障而導致電源丁作不正常。
2．確定微器的電源控制端處于開機。   <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�
