電腦外設電源順序開關電路簡單易做的微機電源自控開關微機設備電源開、關的順序是：先開外設，后開主機；先關主機，后關外設。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

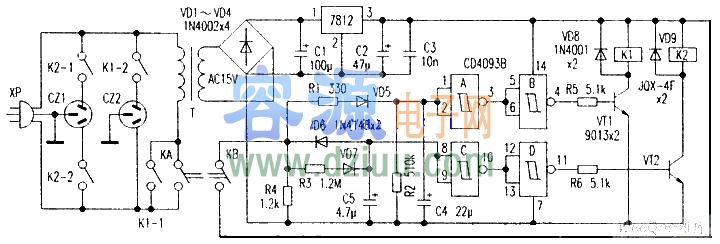

本文介紹的電源自控開關電略結構簡單、安裝使用方便、制作成本低、元件易購，只需在電源箱中一小塊組件板，就能上述頤序自動開、關機。電路如附圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

閉合電源開關KA，AC220V市電由電源插頭XP引入，經電源變壓器T降至15V，由VD1-VD4整流、C1濾波，7812穩壓得到穩定的12V直流電壓，為控制電路供電。KA和KB是雙聯開關，KA接通電源時，KB也同步閉合，充放電電路獲12V工作電源。一路經R1(330Ω)、VD5為C4快速充電，另一路經R3{1.2MΩ)、VD7為C5慢速充電。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

CD4093B是內含施密特觸發器的與非門，這里接成反相器，分兩組使用。C4上所充電壓很快使門A輸入端變?yōu)楦唠娖剑��?jīng)門A、B整形后輸出高電平，VT1導通，K1吸合，其一組觸點K1—1將電源開關KA短接，另一組觸點K1—2使外設電源插座CZ2通電，接通外設電源；一段時間后，C5充電電壓使門C輸入高電平，經門C、D整形后輸出高電平，YT2導通，K2吸合，K2—1、K2—2閉合，主機電源插座CZ1通電，接通主機電源，完成順序開機操作，以后就維持這種工作。   <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

斷開電源開關KA時，K1—1觸點仍短接KA，使T保持輸出。但因KB已切斷12V直流供電，兩個充電支路失去充電電源，C5經VD6、R4(1.2kΩ)快速放電，使門C輸入變?yōu)榈碗娖剑琕T2截止，K2釋放，K2—1、K2—2斷開CZ1供電，主機被關斷；而C4需經R2(510kΩ)緩慢放電，一段時間后，門A輸入才下降至低電平，VT1截止，K1釋放，K1—2使CZ2失電，關斷外設。，K1—1斷開，整個電路電源被關斷，完成按順序關斷電源的自動操作。     <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。

與非門CD4093B用于對C4、C5的充放電電壓進行整形，防止在高、低電平處于臨界點時造成K1、K2觸點抖動。CZ1、CZ2的通電時間間隔由R1、C4及R3、C5的時間系數決定，而斷電的時間間隔則由R2、C4及R4、C5的時間系數決定。R1、R2、R3、R4，C4、C5，可設置合適的通、斷電時間差。    <<容源電子網論壇正式上線，為朋友們建立一個友好互動交流平臺，歡迎大家去論壇和朋友們一起分享、學習電子技術。對本文有什么疑問請直接到論壇相應欄目發貼求助。
