自制自動交流穩壓器   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

目前我國偏遠地區及農村電網電壓極不穩定，而且電壓普遍偏低，在這樣的電網中，電視機它家用電器就無法正常使用了。市場上雖有較多的穩壓器，但售價較高。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

筆者為這一問題，特設計了一臺造價不高、元器件易購的穩壓器，適合愛好者自制。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　工作原理    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

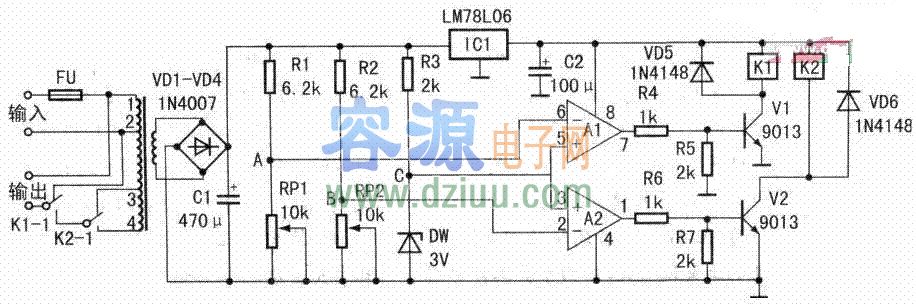

　　穩壓器電路如上圖。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　它主要由供電、基準電壓、電壓取樣比較等幾個單元電路組成。市電從變壓器的1、2頭輸入，3、4頭為自耦調壓抽頭，5、6頭為控制電路的電源及取樣抽頭。市電電壓正常時，因C點電壓始終為3V（即由R3降壓、DW穩壓所得），A、B點均大于3V，故A1、A2輸出為低電平。市電電壓下降時，變壓器5、6頭和A點電壓也跟著下降，當A點電壓下降到低于3V時，A1輸出高電平，使三極管V1飽和導通，繼電器K1吸合，將調壓器輸出調于1、3頭；當市電電壓繼續下降至B點電壓低于3V時，A2輸出高電平，使三極管V2飽和導通，繼電器K2吸合，將調壓器輸出調于1、4頭。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　反之。電壓升高時，B點電壓也隨之升高，當B點電壓高于3V時，A2輸出為低電平，V2截止，K2釋放，輸出端調至1、3頭；當市電電壓繼續升高時，A點電壓高于3V，A1輸出為低電平，V1截止，K1釋放，輸出端調至1、2頭。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　A1、A2為運算放大器，在這里作電壓比較器用；IC1為三端穩壓塊，為運算放大器及繼電器提供供電電源；VD5、VD6為保護二極管。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　元器件選擇



　　IC1用1M78106。A1、A2用1M358。V1、V2用9013。繼電器選用4123、電壓為6V。DW選用3V穩壓管。VD1～VD4選用1N4007，VD5、VD6用1 N4148。變壓器的鐵芯可根據穩壓器功率而定，筆者選用的是E型24鐵芯，線圈參數為：1～2用0.22mm漆包線繞1 800圈；2～3用0.27mm漆包線繞400圈；3～4用0.27mm漆包線繞850圈，5～6用0.21 mm漆包線繞145圈。元件參數按圖中所標注選用。    <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

       調試

      下圖為PCB圖。穩壓器安裝在金屬機殼內，并具有較好的散熱性，在電路裝配完成后將RP1及RP2調至最大阻值，用調壓器將輸入電壓調至1 80V，然后調RP1將A點電壓到低于3V，A1輸出高電平，V1導通，繼電器K1吸合，將輸出端自動調至1、3頭，輸出電壓為220V左右。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　然后再調調壓器使輸入電壓為1 40V（輸出電壓為1 80V），RP2，使B點電壓到低于3V，A2輸出高電平，V2導通，繼電器K2吸合，將輸出端自動調至1、4頭，使輸出電壓再次升高到220V左右。按圖中所給數據，在電網電壓低至1 20V時，電視機仍能正常收看。
   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

　　說明的是：繼電器的吸合電流大于釋放電流，輸出電壓會有的誤差，反復RP1和RP2。以達到最佳。   <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
