TL431工作原理

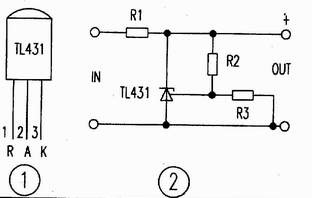

TL431是由TO_92封裝，如圖一可以看出，輸出電壓可以達到36V可調電壓，工作電流也可以是0.1~100MA,動態電阻是0.22歐，輸出電壓中紋波低，圖二是TL431應用電路，從圖中可以看出,改變R2 和R3的電阻值可以改變TL431的輸出基準電壓，就像穩壓二極管一樣，只是穩壓二極管和穩壓值是固定的，而TL431是穩壓值是動態的。圖3是它作電壓基準和驅動外加場效應管K790作管構成的輸出電流大(約6A)、電路簡單、安全的穩壓電源。最大的特點輸出電壓高，輸出電流大的特點，應用也非常廣泛。

TL431應用電路圖工作原理

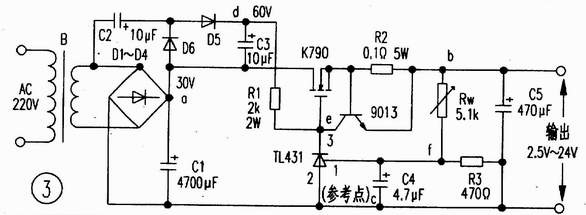

      220V 的電壓變壓器的降壓后，送到整流橋中，整流后的全波電壓在C2,D6,D5,C3構成陪壓電壓，使得輸出大約為60V 左右，Rw、R3組成分壓電路，T1431、R1組成取樣放大電路，9013、R2組成限流保護電路，場效應管K790作管(可直接并聯使用)以及C5是輸出濾波器電路等。穩壓過程是：當輸出電壓下降，F(xiàn)點肯定會下降，TL431放大后E點電壓就會上升，K790后，B點電壓上升，這一個電壓下降后自動穩壓的過程，當然因負載減輕時，電壓會上升，那么上面的穩壓過過程就相反，從而達到穩壓的目的。

TL431保護電路

上面說的是最大輸出電流是6A，那么當輸出電壓超過6A時，R2上的電壓降升高，從而使得9013處于截止，輸出電流被阻止在6A以內，

元器件說明：R1選用2W、R2選用5W,其他元器件可以電路圖中的參數應用。
