lm358 內介紹lm358中文資料及引腳圖   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

部有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，適  合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工  作條件下，電源電流與電源電壓無關。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

它的使用范圍傳感放大器、直流增  益模塊和其他單電源供電的使用運算放大器的場合。     <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

LM358 的封裝形式有塑封8 引線雙列直插式和貼片式。     <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
 特性(Features):     <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

       內部頻率補償
       直流電壓增益高(約100dB)
       單位增益頻帶寬(約1MHz)
       電源電壓范圍寬：?jiǎn)坞娫?3    30V)；
       雙電源(±1.5 一±15V)
       低功耗電流，適合于電池供電
       低輸入偏流     <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

       低輸入失調電壓和失調電流
       共模輸入電壓范圍寬，接地
       差模輸入電壓范圍寬，等于電源電壓范圍
       輸出電壓擺幅大(0 至Vcc-1.5V)     <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

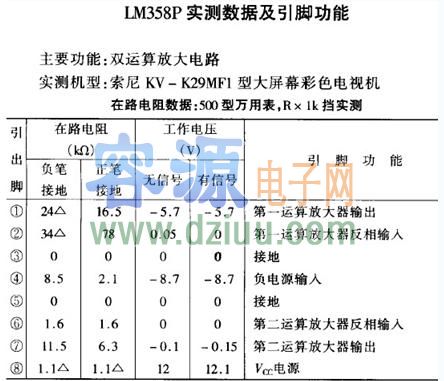

lm358p引腳圖及引腳功能
lm358p參數    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

通道數:2
關斷功能:No
工作電壓Max. (V):32
工作電壓Min. (V):3    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

每通道IQ(典型值)(mA):0.600
帶寬GBW(典型值)(MHz):0.700
轉換速率(典型值)(V/us):0.300
輸入失調電壓(25℃)(Max.)(mV):7    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

失調漂移(典型值)(uV/℃):7
輸入偏置電流(Max.)(pA):-250000
共模抑制比(Min.)(dB):65
噪聲電壓(典型值):40
單電源供電:Yes    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

滿幅:No
封裝/溫度(℃):PDIP-8/0~70
