集成電路lm358中文資料
lm358中文資料
LM358內部
有兩個獨立的、高增益、內部頻率補償?shù)碾p運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與 電源電壓無關。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
它的使用范圍傳感放大器、直流增益模組,音頻放大器、工業控制、DC增益部件和其他
單電源供電的使用運算放大器的場合。LM358的封裝形式有塑封8引線雙列直插式和貼片式。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
特性(Features)： <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
＊內部頻率補償。
＊直流電壓增益高(約100dB) 。
＊單位增益頻帶寬(約1MHz) 。
＊電源電壓范圍寬：單電源(3—30V)；雙電源(±1.5一±15V) 。
＊低功耗電流，適合于電池供電。
＊低輸入偏流。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
＊低輸入失調電壓和失調電流。
＊共模輸入電壓范圍寬，接地。
＊差模輸入電壓范圍寬，等于電源電壓范圍。
＊輸出電壓擺幅大（0至Vcc-1.5V) 。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
參數
輸入偏置電流45 nA8 38電子
輸入失調電流50 nA
輸入失調電壓2.9mV
輸入共模電壓最大值VCC~1.5 V
共模抑制比80dB新藝圖庫
電源抑制比100dB <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

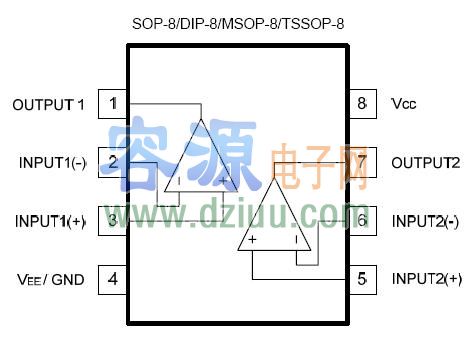

lm358引腳功能：
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

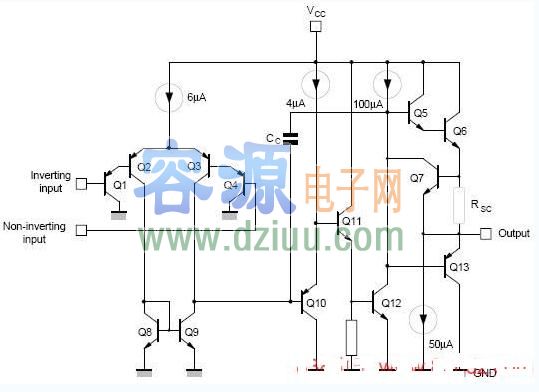

lm358內部電路：
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
容－源－電－子－網－為你提供技術支持
