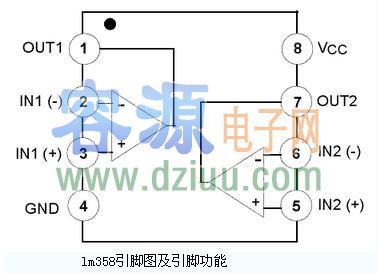

           lm358引腳圖及引腳功能
    <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

LM358封裝有塑封8引線雙列直插式和貼片式兩種。   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

LM358的特點:
. 內部頻率補償
. 低輸入偏流
. 低輸入失調電壓和失調電流
. 共模輸入電壓范圍寬，接地
. 差模輸入電壓范圍寬，等于電源電壓范圍
. 直流電壓增益高(約100dB)
. 單位增益頻帶寬(約1MHz)
. 電源電壓范圍寬：單電源(3—30V)；
. 雙電源(±1.5 一±15V)
. 低功耗電流，適合于電池供電
. 輸出電壓擺幅大(0 至Vcc-1.5V)   <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
