本文介紹一款可以自己編曲的音樂門鈴電路，它能按順序發出９個音符，適合喜歡追求個性的電子愛好者實驗制作。 《版權聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

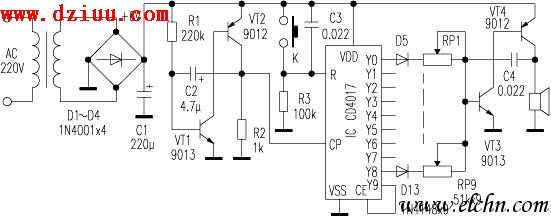

    電路見圖，２２０Ｖ交流電經變壓器降壓、Ｄ１～Ｄ４整流、Ｃ１濾波，獲得＋６Ｖ直流電壓。ＩＣ為十進制計數分頻器ＣＤ４０１７，Ｙ０～Ｙ９為十個計數輸出端，Ｒ為高電平復位端。接通電源后，因Ｃ３端電壓不能突變而使ＣＤ４０１７完成上電復位，只有Ｙ０端輸出高電平，其余輸出端都為低電平。ＣＰ為ＣＤ４０１７的計數脈沖輸入端，由脈沖的上升沿觸發計數。三極管ＶＴ３、ＶＴ４和Ｃ４以及ＲＰ１～ＲＰ９組成音符振蕩器，振蕩器的工作頻率受ＣＤ４０１７計數輸出端Ｙ０～Ｙ８輸出的高低電平控制。ＶＴ１、ＶＴ２和周?chē)�元件組成計數脈沖發生器電路，向ＣＤ４０１７發送計數觸發脈沖�！栋鏅�(quán)聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

《版權聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

ＣＤ４０１７的ＣＥ端為計數輸入的使能端，當ＣＥ接低電平時，ＣＤ４０１７的ＣＰ端接受脈沖上升沿的觸發進行計數；當ＣＥ接高電平時，ＣＰ端將被鎖定，不接受脈沖的觸發，ＣＤ４０１７輸出端的將保持其前一時刻的不變。電路的工作原理是：上電后ＣＤ４０１７復位，Ｙ０輸出高電平，Ｙ１～Ｙ９輸出低電平，Ｙ９的低電平接ＣＥ端，使ＣＰ端接受計數脈沖的觸發。Ｙ０輸出的高電平使二極管Ｄ５導通，ＲＰ１被接入音符振蕩器電路，振蕩器的工作頻率由ＲＰ１和Ｃ４決定，調節ＲＰ１使揚聲器發出第一個音符。《版權聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

與此，由ＶＴ１、ＶＴ２和Ｒ１、Ｒ２、Ｃ２組成的振蕩器開始向ＣＰ端發送計數脈沖，ＣＤ４０１７開始計數。第一個計數脈沖使Ｙ１輸出高電平（其他輸出端均為低電平），二極管Ｄ５截止，Ｄ６導通，ＲＰ２被接入音符振蕩器電路，振蕩器的工作頻率由ＲＰ２和Ｃ４決定，調節ＲＰ２使揚聲器發出第二個音符。同理，第二個計數脈沖使Ｙ２輸出高電平，二極管Ｄ６截止，Ｄ７導通，ＲＰ３將被接入音符振蕩器電路，振蕩器的工作頻率由ＲＰ３和Ｃ４決定，調節ＲＰ３使揚聲器發出第三個音箱。以此類推，然后是第四個、第五個……二極管Ｄ１３導通，音符振蕩器發出第九個音符�！栋鏅�(quán)聲明：本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
