介紹簡單電感量測量裝置本文由m.flswjt.cn整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

在電子制作和設計，經常會用到不同參數的電感線圈，這些線圈的電感量不像電阻那么測量，有些數字萬用表雖有電感測量擋，但測量范圍很有限。

該電路以諧振方法測量電感值，測量下限可達10nH，測量范圍很寬，能滿足正常下的電感量測量，電路結構簡單，工作可靠穩定，適合于愛好者制作。

一、電路工作原理tFJ電子資料網

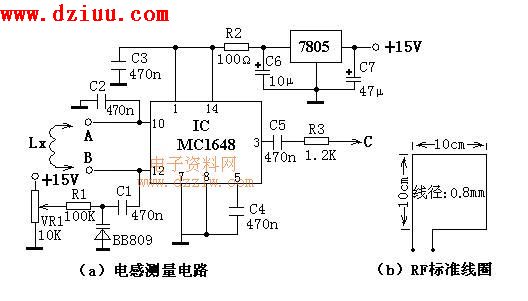

    電路原理如圖1。
