推薦：重低音電路圖
重低音電路圖 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

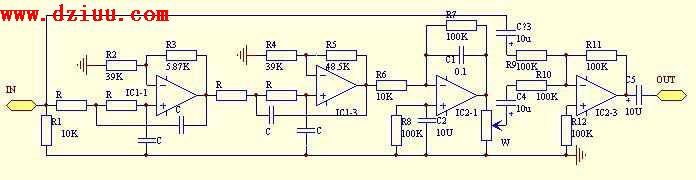

電路原理： 輸入信號經由IC1-1、及外圍元件所組成四階低通濾波器進行變化斜率為24db/oct的低通
（圖中值fc=70Hz,A=8.2dB）后再由以IC2-1為中心的反相交流放大器進行10倍緩沖放大后輸出，被大幅度提升了強度的低頻信號與原始信號分別由C4、C3送入IC2-3進行混合，由C5輸出混合信號。W控制低頻信號與原始信號的混合量，
保證將W關完時C5輸出信號為‘原汁原味’，本級增益設置為0 dB。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
元件選擇： 決定低通截止頻率的R，C 誤差要小于1%，R2--R5可以從誤差為5%的電阻中挑選，均用1/8W RJ系列；無極電容用CL系列，C4，C4，C5用鉭電解；阻容元件最好能用數字表選測，IC用正宗TL084。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
使用時將本電路串接于信號源與功放
。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
本文地址：http://m.flswjt.cn/dz/21/20111117184503.shtml
