TDA7294制作的 200W 2.1低音炮電路圖
TDA7294制作的 200W 2.1低音炮電路圖" >電路圖 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

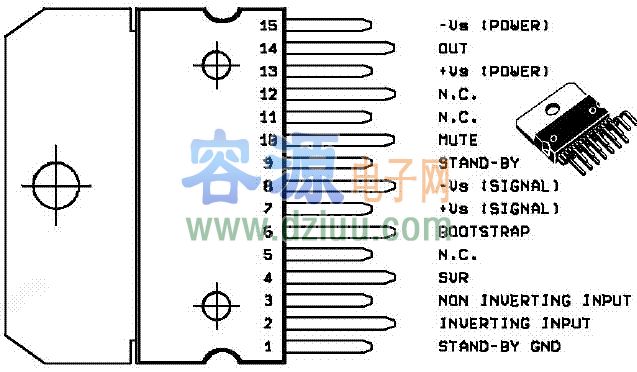

SGS-THOMSON意法微電子公司向中國大陸推出一款音色頗有新意的DMOS大功率集成功放TDA7294,一掃以往線性集成功放和厚膜集成功放生、冷、硬的音色,廣泛用于Hi-Fi領域,如家庭影院、有源音箱。該器件為15腳封裝,外形如圖
。各端腳作用如下:①腳為待機端；②腳為反相輸入端；③腳為正相輸入端；④腳接地；⑤、⑾、⑿腳為空腳；⑥腳為自舉端；⑦腳為+Vs(信號
部分）； ⑧腳為-Vs(信號部分)；⑨腳為待機腳；⑩腳為靜音腳；⒀腳為+Vs(末級）;⒁腳為輸出端；⒂腳為-Vs(末級）。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
<<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
TDA7294內部線路設計以音色為重點，兼有雙極信號電路和功率MOS的特點，具有耐壓高、低噪音、低失真度、重放音色極具親和力等特色；短路電流及過熱保護功能使其性能更加完善。
TDA7294主要參數為：Vs（電源電壓）為±10V ~±40V；I0（輸出電流峰值）為10A；
TDA7294標準應用電路閉環增益為30dB，增大R3或減小R2可以提高放大器增益,反之增益下降；R4、C4決定待機時間常數，取值大時
等待開/關時間，反之縮短時間；R5、R6、C3決定靜音時間常數，取值大時靜音時間延長，反之縮短；當控制端接低電位時為待機或靜音
。當控制端接Vs時，因（R5+R6）〉R4，⑩腳比⑨腳后升到高電位，而關機時先變?yōu)榈碗娢唬@就使待機和關機過程均在靜音下進行，保證了放大器開關機無噪聲。
【元器件選擇與安裝】
（1）安裝：自裝之前應備齊器件,元件選用優質正品。濾波電解電容容量應達到6800μF（最好10000UF）,耐壓50V；電阻采用金屬模型；整流管電流應為5A
；電源變壓器可采用環形，也可以采用EI型以降低成本，但容量應該足夠大，最好400-500W，這樣才能保證放大器低頻特性優良。元件備齊后，須用萬用表逐一檢查，避免把開路、短路或變質元件裝入電路板，給下一步通電調試帶來麻煩。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
焊接應采用中性松香焊錫絲，切忌用氯化鋅等酸性焊劑，以免導致印制板銅箔漏電或銹蝕印刷板。散熱器使用專業梳齒型鋁散熱器，尺寸為160mm X45mm X80mm，又兩個固定孔，用自攻螺釘緊固在印刷板少。TDA7294外殼為-Vs端，與散熱器間應裝絕緣導熱片。
用云母片加硅脂。 <<版權聲明：本文由容源電子網（www_dziuu_com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
（2）通電：焊接安裝完畢，檢查無誤后，用萬用表電阻擋測±Vs端對應無短路才能通電。
有調壓器，第一通電可先調低電壓再接入。為防止意外
損壞揚聲器，第一通電不接揚聲器。通電后，先測±Vs是否正常及對稱，再測TDA7294⒁腳輸出端應無直流電壓，若一切正常，容－源－電－子－網－為你提供技術支持
本文地址：http://m.flswjt.cn/dz/25/2011910213053.shtml
本文標簽:
- 上一篇文章：采用tb531制作袖珍助聽器電路圖
- 下一篇文章：家用電器定時插座
-
LF353的應用電路圖之D類低音功放
LF353的應用電路圖：甲類功放(A類功放)輸出級中兩個(或兩組)晶體管永遠處于導電狀態,也就是說不管有無訊號輸入它們都保持傳導電流,并使這兩個電流等于交流電的峰值,這時交流在最大訊號情況下流入負載.當無訊號時,兩個晶體管各流通等
關鍵詞：重低音電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
NE5532和LM3886制作力度十足的低音炮
NE5532是高性能低噪聲運放,它具有較好的噪聲性能,優良的輸出驅動能力及相當高的小信號與電源帶寬.小信號帶寬:10MHz;輸出驅動能力:600Ω,10V;輸入噪聲電壓:5nV/√HZ(典型值);DC電壓增益:50000;AC電壓增益:10KHz時
關鍵詞：重低音電路圖功放集成電路 所屬欄目：音頻功放電路 -
簡單TDA2030音頻功率放大電路
TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失
關鍵詞： 所屬欄目：音頻功放電路 -
帶通式低音炮電路原理圖
帶通式低音炮電路原理圖如圖。 圖中，濾波電路是典型的巴特沃斯帶通形式。IC1-a與電阻R1、R9及電容C1、C2構成高通濾波器，IC1-b與電阻R4、R10及電容C3、C4構成低通濾波器，運放選用LM833N。電源變壓器采用16
關鍵詞：重低音電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -
重低音音箱用的主動伺服式功率放大器電路圖
伺服均衡相位、音量控制線路的設計特點是從音源或前級輸出的信號經L，R輸入送到運算放大IC1A的輸入端，開關K1和IC1B就是用來控制信號的正反相，使之與主音箱有更正確的相位匹配。由三聯波段開關K2和IC1C構成的
關鍵詞： 所屬欄目：音頻功放電路 -
12v低音炮常見故障維修
隨著人們生活水平提高，對音樂的要求也不斷提高，很多人都喜歡重低音，也叫低音炮（超重低音），對于車載音響系統中，使用12V低音炮很常見，文中介紹12v低音炮常見故障維修方法。希望對維修者有幫助，維修行業故障現象千奇百怪，很多現象從未見過。只要找到電路圖就能維修。
關鍵詞：音響電路圖音頻放大器電路圖 所屬欄目：車載功放電路 -
TDA2030低音炮電路圖
如圖所示電路開機沖擊極小。外接元件非常少。輸出功率大，Po=18W（RL=4Ω）。采用超小型封裝（TO-220），可提高組裝密度。能在最低±6V最高±22V的電壓下工作在±19V、8Ω阻抗時能夠輸出16W的有效功率，THD≤0.
關鍵詞：重低音電路圖功放集成電路 所屬欄目：音頻功放電路 -
TDA2030A低音炮電路圖
TDA2030A的優良性能使得它十幾年來一直得到大家的瘋狂喜愛，很多外表豪華的有源音箱、中檔功放、低音炮也采用了TDA2030。 TDA2030A是單聲道的功率放大集成電路，做立體聲放大器必須使用兩只TDA2030A.TDA2030
關鍵詞： 所屬欄目：音頻功放電路 -
200w超重低音功放電路
家庭影院必備一個有源超重低音音箱。推動超重低音的功放板，輸出功率若能達到200w，則更能發出氣勢澎湃、震天動地的低頻，因此一般都要用^l輸出。本電路適合無論是用分立元件或集成電路的單聲道功放，不改一個元
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
AN7147功放應用電路圖
本功率放大器采用集成電路TA8250做立體聲放大，AN7147做重低音炮放大。具有噪聲低、靈敏度高、輸出功率大，有過熱過載自動保護等功能。
關鍵詞：重低音電路圖功放集成電路AV放大器電路 所屬欄目：音頻功放電路 -
TDA7294設計的200W低音炮電路原理圖
TDA7294采用15腳雙列非對稱直插封裝，差分輸入級由雙極型晶體管構成，推動級和功率輸出級采用DMOS場效應管半導體技術。這種混合半導體制造工藝使得TDA7294兼顧雙極型信號處理電路和MOS功率管的優點，重放音色極具親和力（被發燒友譽為“膽味功放”）；內置的靜音待機功能，短路電流及過熱保護功能使其性能更完善。可應用在HiFi家用音響、有源音響、高性能電視機等領域。
關鍵詞： 所屬欄目：音頻功放電路 -
5532單電源超重低音電路圖
說起超重低音電路不得不說說5532,及NE5532，在從多關于5532超重低音電路圖中可以看到，全部都是雙電源供電，比如正負12V，也有很多愛好者想通過單電源來供電制作成5532單電源超重低音電路也是可以的，本文就介紹NE5532單電源超重低音電路圖，供電電壓使用的是正12V供電，前提條件是對DC12必須濾波良好，如果DC12V電源濾波不良就會有噪聲，影響效果。
關鍵詞：重低音電路圖音頻放大器電路圖功放集成電路 所屬欄目：AV功放電路 -
5532超重低音電路圖
5532超重低音電路圖這是一款高性能的雙路低噪聲運算放大器。與標準雙路運算放大器（例如NJM1458）相比，它具有更好的噪聲性能，改進的輸出驅動能力以及相當高的小信號和功率
關鍵詞：重低音電路圖 所屬欄目：AV功放電路 -
MZ1812超重低音電路原理圖(圖文)
如圖所示電路主要由MZ1812設計而成，它是用于產生低音、超低音信號的專用集成電路。它將輸入的55-300Hz信號頻率降低一半(即27.5-150Hz)后輸出，亦即樂理上所謂的降低一個八度。電路首先對輸入的音頻信號作低通處
關鍵詞：音頻放大器電路圖音響電路圖重低音電路圖 所屬欄目：音頻功放電路 -
LM3886和NE5532設計的重低音功放電路原理圖
本電路即為LM3886配合NE5532前置級制作的一臺重低音功率放大器，搭配重低音音箱可獲得較好的聽音效果。LM3886是大功率單聲道音頻功率放大集成電路，11腳單列直插式封裝，內部具有完善的保護電路。在70V電源時，
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -

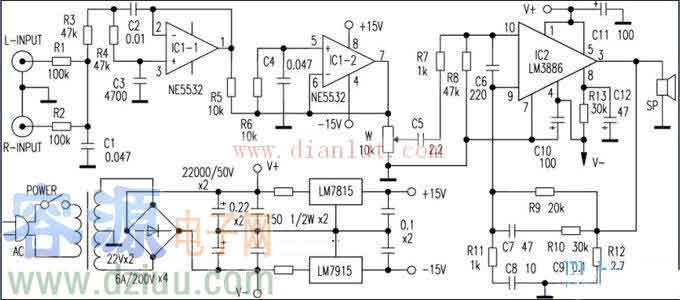

由LM3886設計的低音炮電路
低音炮的電路部分見下圖。有源低音放大器的電路原理大同小異，基本是由低通濾波器和功率放大器構成，本電路由NE5532組成120Hz 低通濾波器，對輸入的120Hz以上的信號濾除，再送入LM3886功放集成電路進行功率放大
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
基于LM3886超重低音的制作
LM3886是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，
關鍵詞：重低音電路圖 所屬欄目：音頻功放電路 -
基于LM3886超重低音的制作
LM3886是美國NS公司推出的新型的大功率音頻放大集成電路，其后面的TF為全絕緣封裝，和LM1875T相比，它的功率較大，在額定工作電壓下最大可達68W的連續不失真平均功率，同樣具有比較完善的過壓過流過熱保護功能，
關鍵詞：重低音電路圖 所屬欄目：AV功放電路 -

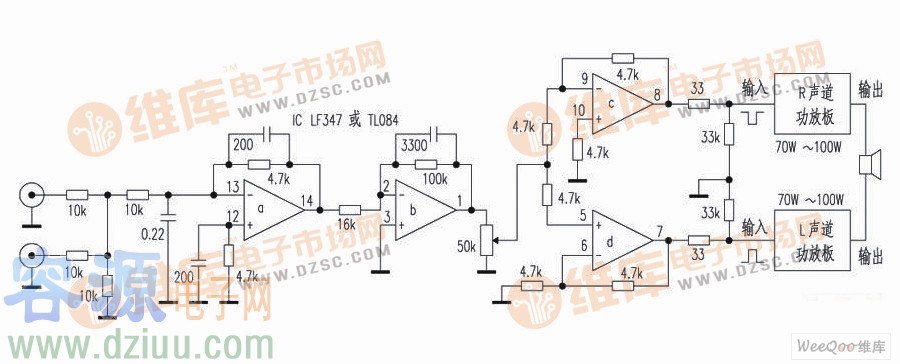

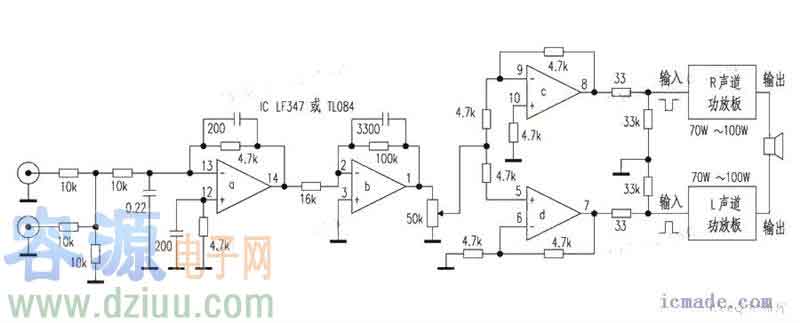

用兩個單功放板組成BTL重低音功放電路電路圖
