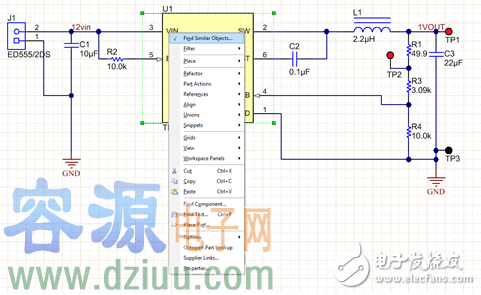

步驟7:右鍵單擊U1(新表),然后選擇Find Similar Objects(查找相似對象)(圖6)。在彈出的菜單中點擊確定。

圖6:步驟7的屏幕截圖
Altium將突出顯示原理圖上的所有組件,并打開SCH Inspector窗口。

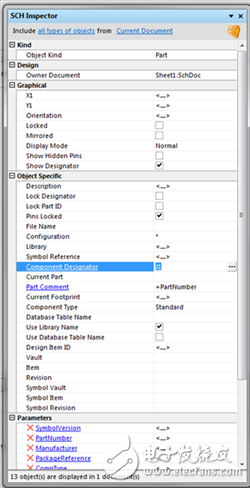

步驟8:單擊Component Designator(組件標示符)右邊的“。。.”按鈕(圖7)。

圖7:步驟8的屏幕截圖

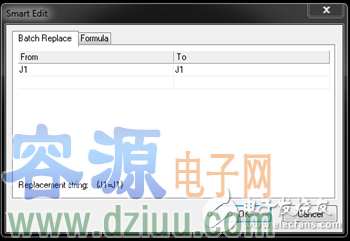

步驟9:在Smart Edit(智能編輯)窗口中,單擊Formula(公式)選項卡(圖8)。

圖8:步驟9的屏幕截圖容-源-電-子-網-為你提供技術支持
