三個最簡單的三極管放大電路(圖文)
上面這個電路夠簡單吧?你可以得到，只要是NPN晶體管都可以使用。BC547三極管極性：字面朝上，左→右 C、B、E
LED、 220歐姆電阻、晶體管的連接如照片中
上面這個電路夠簡單吧?你可以得到，只要是NPN晶體管都可以使用。BC547三極管極性：字面朝上，左→右 C、B、E
LED、 220歐姆電阻、晶體管的連接如照片中顯示。手指觸摸圖中的兩個點可以點亮LED。由于一只晶體管的放大倍數有限，想讓LED發光更明亮，或許你需要用點力兩只手分別捏住兩個點。你的身體相當于一個電阻，電流流過你的身體(手指)給三極管基極提供一個偏置電流。晶體管將流過你手指的電流放大約200倍，這足以點亮LED。
二、第二簡單的電路
這是第二個最簡單的電路。已添加第二個晶體管將你的手指傳遞的電流進行放大。該晶體管的增益約200，你的手指只需輕輕觸摸圖中的兩個點，LED就會被點亮。增添的三極管將通過你的手指的電流放大了約200倍再提供給原三極管，總放大倍數約40000倍。

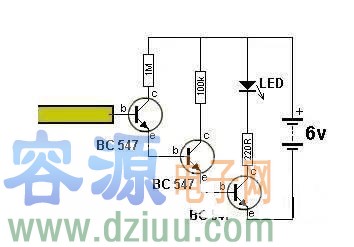

三、放大八百萬倍的高增益電路
該電路有極高的放大倍數，它可以非接觸檢測電源線是否通電。只需將它靠近墻壁，它會檢測到電源線的位置。它有約200×200×200 = 8，000，000的增益，該電路的輸入端阻抗非常高，能夠檢測周圍是否存在電場。
這張照片顯示了電路的連接，檢測端接有一小塊銅箔板，能增強檢測電場的能力。

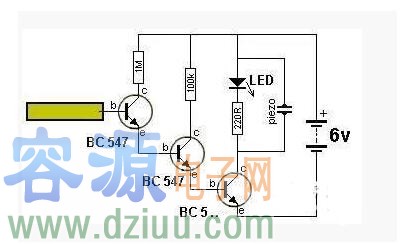

在上面的電路基礎上，這個電路增加一個壓電蜂鳴器，當檢測到市電時，LED點亮同時蜂鳴器會發聲。
本文地址：http://m.flswjt.cn/dianlutu/15452735022769.shtml
本文標簽:
- 上一篇文章：電機驅動電路的作用與電路原理圖
- 下一篇文章：一款智能電量測量儀電源的設計電路(圖文)
-
MOSFET和三極管ON狀態的區別？
三極管ON狀態時工作于飽和區，導通電流Ice主要由Ib與Vce決定，由于三極管的基極驅動電流Ib一般不能保持恒定，因而Ice就不能簡單的僅由Vce來決定，即不能采用飽和Rce來表示(因Rce會變化)。由于飽和狀態下Vce較小，所以三極管一般用飽和Vce表示。
關鍵詞： 所屬欄目：元器件知識 -
貼片三極管如何測量？測三極管的口訣
大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管。
關鍵詞： 所屬欄目：元器件知識 -
關于貼片三極管飽和的精彩簡述
1首先當我們調節可調電阻R1，使R1=4.3K時，通過計算得到，Ib=(5-0.7)/4.3K=1mA,得出IC=Hfe*Ib=10mA,那么這個時候在調節R3，使R3=500歐姆，通過計算得到
Vc=5-(10mA*0.5K)=0V,接著我們來看三極管三個極的電壓（Vb=0.7 Vc=0 Ve=0）2調節可調電阻R1，使R1=4.3K時，通過計算得到
Ib=(5-0.7)/4.3K=1mA,
關鍵詞： 所屬欄目：元器件知識 -
晶體管國內外命名方法講座
國內命名方法：3DG1815-Y,第一部分用阿拉伯字表示器件的電極數目 2：表示二極管；3：表示三極管；
關鍵詞： 所屬欄目：元器件知識 -
貼片三極管在電路中的電流放大作用
東莞市平尚科技有限公司專營生產,貼片電容,貼片鉭電容,貼片電阻,貼片電感,貼片二極管,貼片三極管,貼片磁珠,電解電容,高壓電容,高精密電阻/13622673179王小姐竭成為您服務！
關鍵詞： 所屬欄目：元器件知識 -
三極管國內外的命名規則
國產三極管的型號命名
國產三極管的型號命名由五部分組成
第一部分：國內用數字“3”表示三極管，國外用“2”表示三極管。
第二部分：用字母表示三極管的材料和極性�！癆”表示PNP型鍺材料，“B”表示NPN型鍺材料，“C”表示PNP型硅材料，“D”表示NPN型硅材料。
第三部分：用字母表示三極管的類別。“X”表示低頻小功率管表示高頻小功率管，“D”表示低頻大功率管，“A”表示高頻大功率管。
第四部分：用數字表示產品的序號，序號不同的三極管其特性不同。
第五部分：用字母表示規格號。
關鍵詞： 所屬欄目：元器件知識 -
貼片三極管的參數與檢測
貼片三極管它是一款常用的半導體。它是有兩個PN結組成，可以對電流起放大作用，有3個引腳，分別為集電極（c)，基極（b)，發射極（e）。有PNP和NPN型兩種，以材料分有硅材料和鍺材料兩種。
關鍵詞： 所屬欄目：元器件知識 -
最簡單電磁閥驅動電路圖（三極管驅動）
最簡單電磁閥驅動電路圖（三極管驅動）
直流電磁閥管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。流體的溫度必須小于選用電磁閥的標定溫度。
晶體管（
關鍵詞： 所屬欄目：電子基礎 -
最簡單電磁閥驅動電路圖（三極管驅動）
最簡單電磁閥驅動電路圖（三極管驅動）
直流電磁閥管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。流體的溫度必須小于選用電磁閥的標定溫度。
晶體管（
關鍵詞： 所屬欄目：led -
使用萬用表分辨三極管的C/E極
三級管在電路中很常用，使用萬能表分辨三級管的C/E極成為主鍵問題，一般情況下都是通過萬用表測量的方法來判斷，下面詳細介紹一些方法：
一般大家非常容易找出三級管的基
關鍵詞： 所屬欄目：電子基礎 -
簡單TDA2030音頻功率放大電路
TDA2030是德律風根生產的音頻功放電路，采用V型5 腳單列直插式塑料封裝結構。如圖1所示，按引腳的形狀引可分為H型和V型。該集成電路廣泛應用于汽車立體聲收錄音機、中功率音響設備，具有體積小、輸出功率大、失
關鍵詞： 所屬欄目：音頻功放電路 -
由三極管與LM386組成功放電路制作語音放大電路
LM386是美國國家半導體公司生產的音頻功率放大器,主要應用于低電壓消費類產品.為使外圍元件最少,電壓增益內置為20.但在1腳和8腳之間增加一只外接電阻和電容,便可將電壓增益調為任意值,直至 200.輸入端以地位參考
關鍵詞：功放集成電路音響電路圖音頻放大器電路圖 所屬欄目：音頻功放電路 -

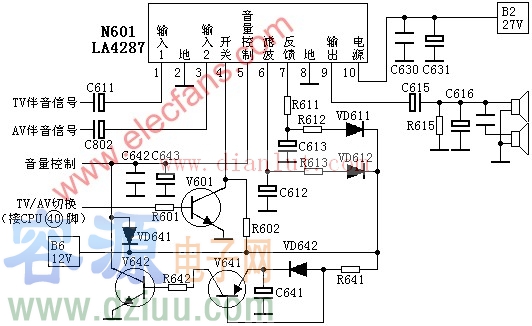

基于LA4287的功率放大電路
