集成塊3842引腳功能及內部電路
uc3842是目前流行的電流型PWM信號發生器，具有精度高、電壓穩定、外圍電路簡單、價格低廉等優點，廣泛應用在輸出電壓范圍是4.9~5.1V、功率為20~60W的小型功率開關電源中。
Unitrode公司的UC3842是一種高性能固定頻率電流型控制器，包含誤差放大器、PWM比較器、PWM鎖存器、振蕩器、內部基準電源和欠壓鎖定等單元，其結構圖如圖5所示。

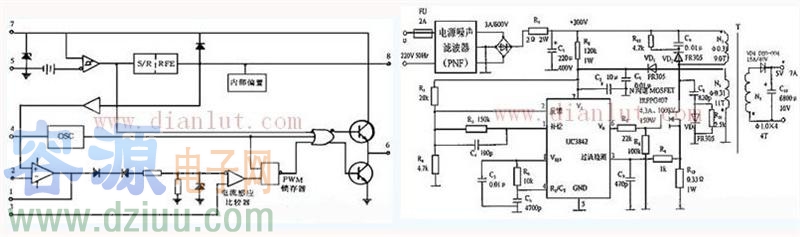

圖左 UC3842結構圖
集成塊3842引腳功能
| 1腳 | COMP是內部誤差放大器的輸出端，通常此腳與2腳之間接有反饋網絡，以確定誤差放大器的增益和頻響。 |
| 2腳 | FEEDBACK是反饋電壓輸入端，此腳與內部誤差放大器同向輸入端的基準電壓（一般為+2.5V）進行比較，產生控制電壓，控制脈沖的寬度。 |
| 3腳 | ISENSE是電流傳感端。在外圍電路中，在功率開關管（如VMos管）的源極串接一個小阻值的取樣電阻，將脈沖變壓器的電流轉換成電壓，此電壓送入3腳，控制脈寬。此外，當電源電壓異常時，功率開關管的電流增大，當取樣電阻上的電壓超過1V時，UC3842就停止輸出，有效地保護了功率開關管。 |
| 4腳 | RT/CT是定時端。鋸齒波振蕩器外接定時電容C和定時電阻R的公共端。 |
| 5腳 | GND是接地。 |
| 6腳 | OUT是輸出端，此腳為圖滕柱式輸出，驅動能力是±lA.這種圖騰柱結構對被驅動的功率管的關斷有利，因為當三極管VTl截止時，VT2導通，為功率管關斷時提供了低阻抗的反向抽取電流回路，加速功率管的關斷。 |
| 7腳 | Vcc是電源。當供電電壓低于 +16V時，UC3824不工作，此時耗電在1mA以下。輸入電壓可以通過一個大阻值電阻從高壓降壓獲得。芯片工作后，輸入電壓可在+10~+30V之間波動，低于+10V停止工作。工作時耗電約為15mA,此電流可通過反饋電阻提供。 |
| 8腳 | VREF是基準電壓輸出，可輸出精確的+5V基準電壓，電流可達50mA. |
UC3842的電壓調整率可達0.01%,工作頻率為500kHz,啟動電流小于1mA,輸入電壓為10~30V,基準電壓為4.9~5.1V,工作溫度為0~70℃，輸出電流為1A。
開關穩壓電源
由UC3842構成的開關電源電路如圖6所示，T為高頻變壓器。剛開機時，220V交流電先通過PNF濾掉射頻干擾，再經過整流濾波獲得約+300V直流電壓，然后經R2降壓后向UC3842提供+16V啟動電壓。R1是限流電阻，C1為濾波電容。正常工作后，自饋線圈N2上的高頻電壓經過VD1、C1整流濾波，就作為UC3842的正常工作電壓。R5、C4用以改善內部誤差放大器的頻率響應，R1是斜坡補償電阻。開關頻率。C5為消噪電容，R10是過流檢測電阻，R7是VMOS開關功率管的柵極限流電阻。由C8、VD1、R11、VD2、C9構成兩級吸收回路，用于吸收尖峰電壓。VD1和VD3選用恢復二極管FR305.VD4為輸出級的整流管，采用肖特基二極管，以滿足高頻、大電流整流之需要。
圖右圖 UC3842構成的開關電源電路
當NMOS管導通時，初級線圈N1電流線性增大，磁場增強，次級線圈中VD4截止，由電容C10向負載供電；此時，脈沖變壓器原邊回路中VD2亦截止，N1這時起存儲能量的作用。當NMOS管截止后，初級線圈電流減小，磁場減弱，次級線圈回路中VD4導通，能量通過VD4及C10向負載釋放，輸出直流電壓，部分能量由VD2向電阻R12和電容C9釋放。
為保證開關電源輸出直流電壓不受干擾，電路中提供了穩壓電路。一是采用NMOS管源極串接電阻R9,把電流信號變為電壓信號，送入UC3842作為比較電壓，控制激勵脈沖的占空比，達到穩壓目的。二是變壓器T中的線圈N2間接采樣，起到電壓反饋作用，N2間接采樣后，經過VD1和C3整流，在C3上取樣，該電壓一方面經過R3和R4分壓送到UC3842的2管腳加到誤差放大器A3的反相輸入端，另一方面直接送到UC3842的7管腳，作為芯片供電電壓。電路剛啟動時由輸入電壓經整流濾波降壓給芯片供電，工作后由反饋電壓供電，因而UC3842的電源電壓反映了輸出電壓的變化，起到反饋作用，使輸出電壓穩定。三是在UC3842中，鋸齒波發生器輸出鋸齒波的斜率還與輸入電壓有關，當輸入電壓升高時鋸齒波斜率增大，使輸出激勵脈沖占空比減小，從而使輸出電壓維持穩定，反之亦然，實際上相當于反饋控制。容－源－電－子－網－為你提供技術支持
