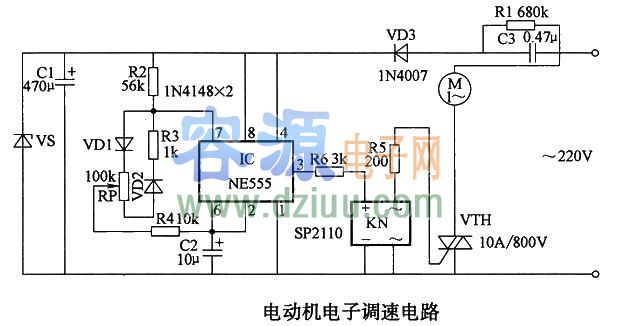

應用NE555做電動機電子調速電路
該電路具有簡單、
制作等特點，
于小型單相交流電動機的轉速控制。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
220V交流電壓經C3降壓、VD3整流、C1濾波和VS穩壓后，為IC提供＋12V直流工作電壓。超低頻振蕩器通電工作后，從IC的3腳輸出頻率為1Hz左右的超低頻脈沖信號。此脈沖信號加在固態繼電器KN的控制端（正端），通過控制KN的通與斷（脈沖信號為正脈沖時，KN導通；脈沖信號為負脈沖時，KN截止），來控制VTH的導通角。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
調節RP的阻值，可改變IC的3腳輸出脈沖信號的占空比。脈沖信號的占空比越大，在單位時間內VTH的導通時間就越長，電動機M的工作電壓也越高9運轉速度也越快。 <<版權聲明：本站內容部分來源于網絡，如侵犯到你的權利請及時與我們聯系更正，聯系QQ:316520686。》
