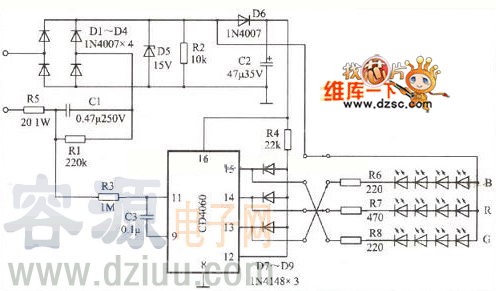

CD4060的用法之變色燈的應用電路圖
CD4060的用法之引腳功能：
CD4060是14 級二進制串行計數器（分頻器/振蕩器)各引腳功能如下：
①、12分頻輸出
②、13分頻輸出
③ 、14分頻輸出
④、6分頻輸出
⑤、5分頻輸出
⑥、7分頻輸出
⑦、4分頻輸出
⑧、Vss地
⑨、信號正向輸出
⑩、信號反向輸出
⑾ 、信號輸入
⑿、復位信號輸入
⒀、9分頻輸出
⒁、8分頻輸出
⒂、10分頻輸出
⒃、VDD電源
CD4000系列的芯片，除了跟74系列的電氣特性有所區別外，例如：
CD4060芯片
CD4060芯片
1) 電壓范圍寬，應該可以工作在4V～18V，輸入阻抗高，驅動能力差外，跟74系列
的功能基本沒有區別；
2) 輸入時，1/2工作電壓以下為0，1/2工作電壓以上為1；
3) 輸出時，1=工作電壓；0=0V
4) 驅動能力奇差，在設計時最多只能帶1個TTL負載；
5) 如果加上拉電阻的話，至少要100K電阻；
6) 唯一現在使用的可能就是計數器，CD4060的計數器可以到14級二進制串行計數
