動態偏壓的80W甲類功放電路

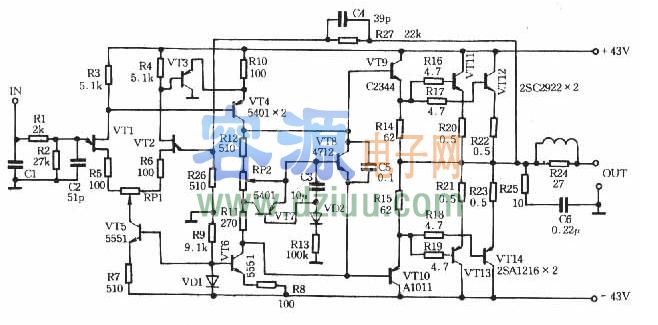

　　如圖4-2，這部功放的輸入級是一對場效應管，優點是輸入阻抗高，動態范圍大和噪聲低。VT3、VT4組成第二級放大，VT5提供1.8mA的電流給 VT1、VT2；VT6提供9.5mA的恒定電流給VT3、VT4。VD1的導通，電流電壓即使有波動，不會影響到VT5、VT6的基準電壓，保證了 VT1、VT2兩管電流的穩定。VT9～VT14組成互補輸出級，它的輸出電流受VT8的控制。VT8是一個恒壓電路，動態內阻小，Vce8的電壓恒定不變，調節RP2可以靜態工作電流大小。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

VT7、C3、R13、VD2組成一個動態偏壓電路，它的原理是：在信號輸入增大時，VT7使VT8的基極電流下降，VT8的Vce升高，VT9～VT14的電流也相應升高，最高峰值可達4～5A，使推挽輸出自動工作在甲類，不僅減少交越失真和諧波失真，而且提高電源的率，動態偏壓的控制量由Rl3決定。C5是加速高頻信號的大環路負反饋電容，具有相位超前的補償作用。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

可降低瞬態失真和互調失真，并可防自激。輸入級還加有高頻濾波網絡，以便將不必要的高頻噪音濾掉，提高信噪比。 VT9、VT10、用TIP41和TIP42代替。VT11、VT12、VT13、VT14、可以用TIP35C和TIP36C代替。工作電壓不要超過+50V和-50V，可以獲得80W輸出。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

C3選用CA系列，其余均為CBB 電容。在選管時，對推動級的晶體管選擇引起重視。上推動級的工作決定著未級輸出工作能否輕松自如。現今大功率功放使用的電源電壓都比較高，輸出管驅動電流也比較大，推動級的功耗相當可觀。這也高級功放的推動級選用中功率及大功率管井加散熱器的原因。 <<版權聲明：本文由容源電子網（m.flswjt.cn）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》
